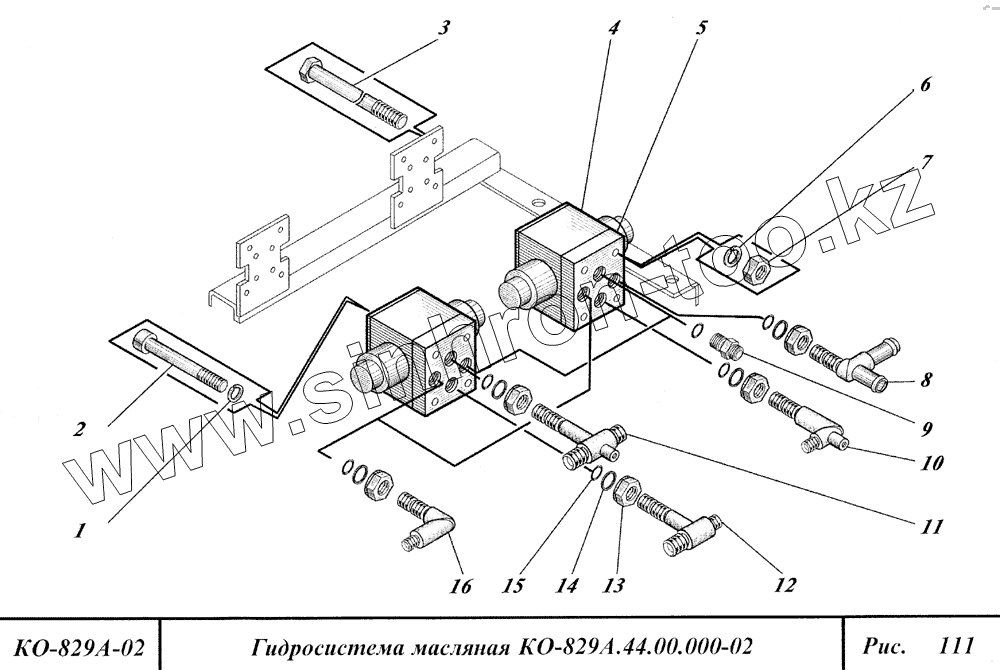

Каталог запасных частей к технике: Коммаш КО-829А. Гидросистема масляная

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6402 6.65Г		Шайба
2	КО-502.04.00.001		Винт
3	КО-507.04.02.005-01		Болт
4	24679 ВЕ10.64.Г12УХЛ4		Гидрораспределитель
5	КО-510.04.02.500		Плита
6	6402 10.65Г		Шайба
7	5915 М10-6Н.5.016		Гайка
8	КО-829А.44.12.000		Тройник
9	У136.30.00.30-05		Штуцер
10	КО-829А.44.16.000		Угольник
11	КО-829А.44.15.000		Тройник
12	КО-829А.44.14.000		Тройник
13	У136.00.021-01		Гайка установочная
14	У136.00.022-01		Шайба защитная
15	9833 015-019-25-2-2		Кольцо
16	У136.30.07.00-01		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
