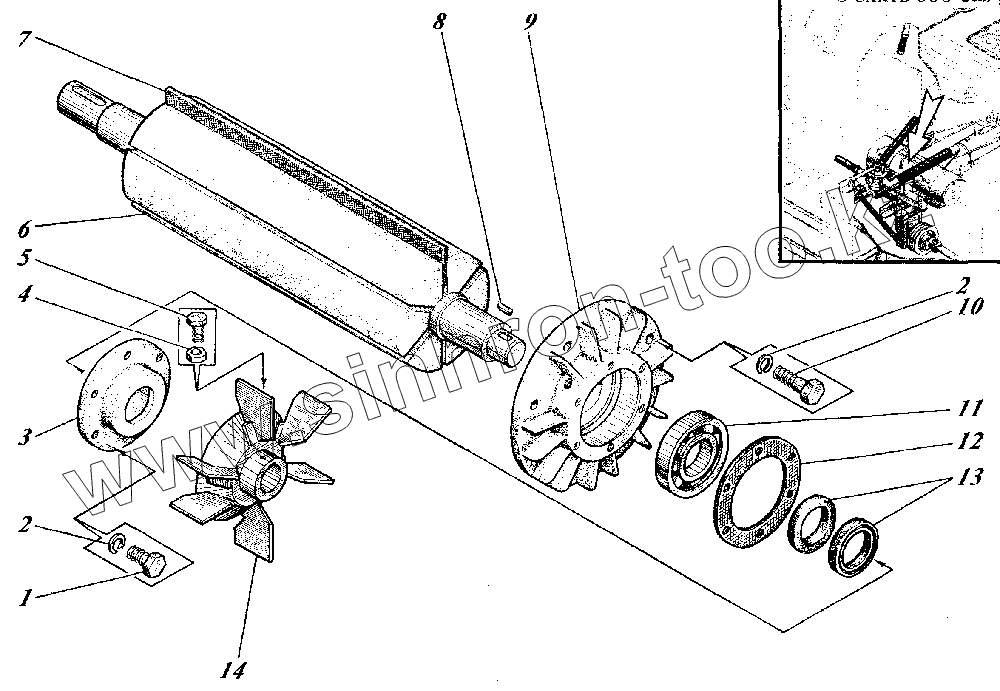

Каталог запасных частей к технике: Коммаш КО-520. Вакуум-насос КО-510.02.16.000

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7796		Болт М10-6gх35.56.016
2	6402		Шайба 10.65Г.019
3	КО-503.02.14.106		Крышка
4	5915		Гайка М24-6Н.5.016
5	7798		Болт М6-6gх16.56.016
6	КО-510.02.16.150		Ротор
7	КО-510.02.16.004		Лопатка
8	23360		Шпонка 12х8х50
9	КО-510.02.16.002-01		Крышка
10	7796		Болт М10-6gх35.56.016
11	8 338 308		Подшипник
12	КО-503.02.14.105		Прокладка
13	8752		Манжета 1.1-40х60-1
14	КО-510.02.16.170		Вентилятор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
