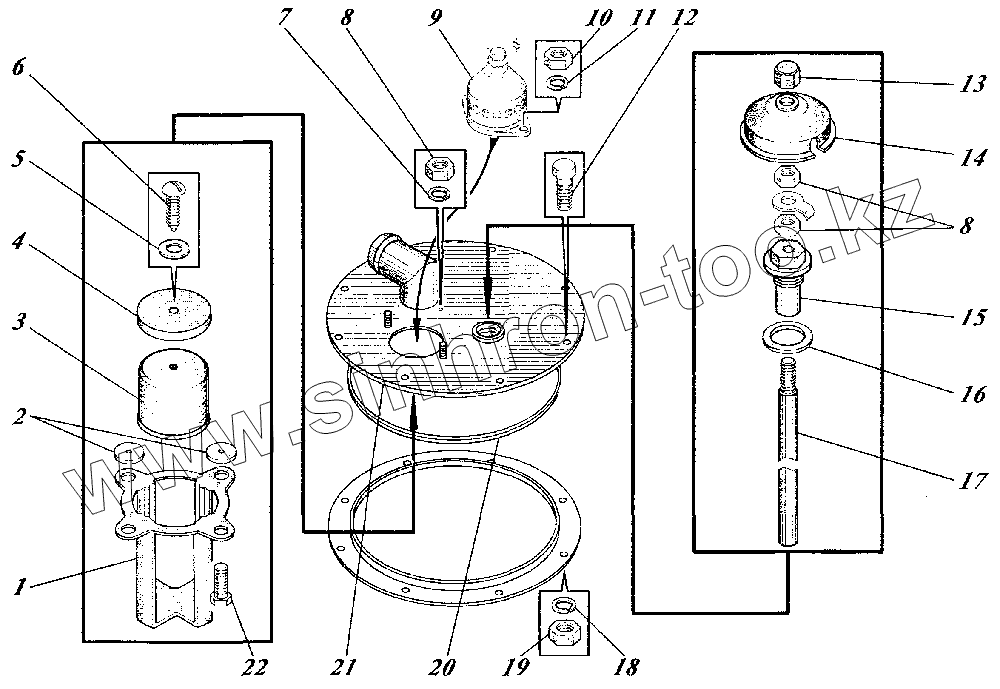

Каталог запасных частей к технике: Коммаш КО-520. Устройство сигнально-предохранительное КО-520.01.00.800
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АНМ 53-04.00.013 | Стакан | |
| 2 | АНМ 53-04.00.015 | Прокладка | |
| 3 | АНМ 53-04.00.014 | Поплавок | |
| 4 | АНМ 53-04.00.017 | Клапан | |
| 5 | 1137 | Шайба С6.02.019 | |
| 6 | 1144 | Шуруп 1-4х30 | |
| 7 | 6402 | Шайба 10.65Г.019 | |
| 8 | 5915 | Гайка М24-6Н.5.016 | |
| 9 | КО-507А.01.09.000 | Клапан предохранительный | |
| 10 | 5915 | Гайка М24-6Н.5.016 | |
| 11 | 6402 | Шайба 10.65Г.019 | |
| 12 | 7796 | Болт М10-6gх35.56.016 | |
| 13 | АНМ 53-04.00.005 | Гайка | |
| 14 | АНМ 53-04.00.004 | Колпак | |
| 15 | КО-503Б-04.00.003 | Корпус | |
| 16 | АНМ 53-04.00.019 | Прокладка | |
| 17 | КО-503-04.00.002-01 | Электрод | |
| 18 | 6402 | Шайба 10.65Г.019 | |
| 19 | 5915 | Гайка М24-6Н.5.016 | |
| 20 | АНМ 53-04.00.002 | Прокладка | |
| 21 | КО-520.01.00.810 | Крышка | |
| 22 | 7796 | Болт М10-6gх35.56.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
