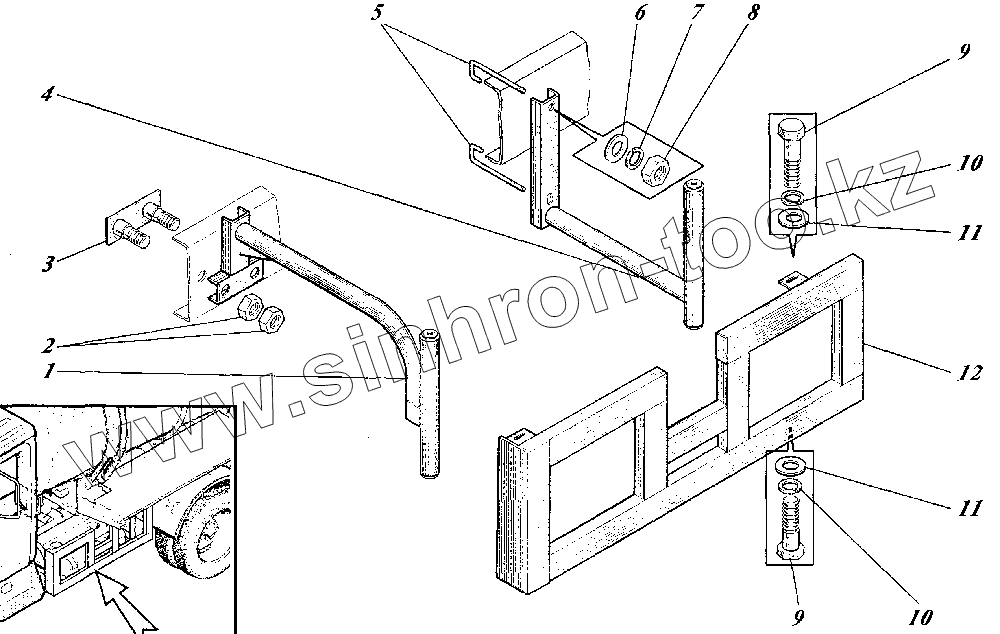

Каталог запасных частей к технике: Коммаш КО-520. Установка боковой защиты КО-520.05.00.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 КО-502Б-2.27.04.000 Кронштейн
2 5915 Гайка М24-6Н.5.016
3 КО-502Б-2.27.07.000 Цапка
4 КО-510.38.01.000 Кронштейн
5 КО-502Б-2.27.00.001 Зацеп
6 11371 Шайба С10.02.019
7 6402 Шайба 10.65Г.019
8 5915 Гайка М24-6Н.5.016
9 7796 Болт М10-6gх35.56.016
10 6402 Шайба 10.65Г.019
11 11371 Шайба С10.02.019
12 КО-502Б-2.27.01.000 Рамка левая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
