Каталог запасных частей к технике: Коммаш КО-520. Трубопровод КО-520.03.00.000

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

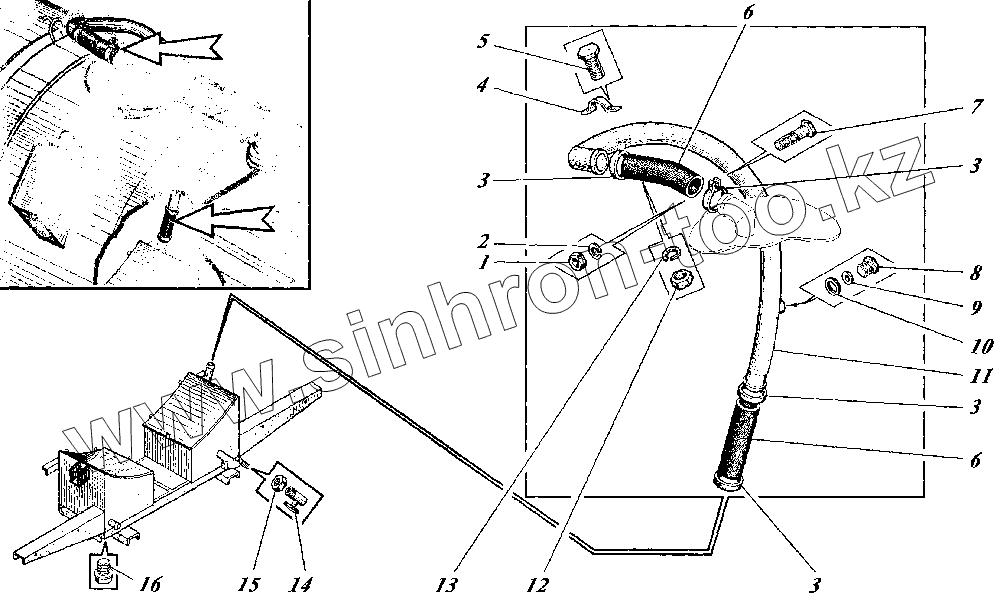

Позиция на иллюстрации	Заводской номер детали		Название детали
GВS 71/25	GВS 71/25		Хомут
У136.30.00.45-01	У136.30.00.45-01		Контргайка
1	5915		Гайка М24-6Н.5.016
2	6402		Шайба 10.65Г.019
3	У136.30.00.51-04		Хомут
4	КО-515.03.00.001		Полухомут
5	7796		Болт М10-6gх35.56.016
6	5398 В-2-65-3		Рукав L=530±10мм
7	7796		Болт М10-6gх35.56.016
8	У 136.30.00.32-02		Пробка
9	980А-03.16.106		Прокладка
10	АНМ 53-03.00.007		Прокладка
11	КО-520.03.00.600		Труба всасывающая
12	5915		Гайка М24-6Н.5.016
13	6402		Шайба 10.65Г.019
14	DУ20Т/Ф 15Б1бк		Клапан (вентиль)
15	8961 20		Контргайка
16	У136.30.00.31-04		Пробка коническая
