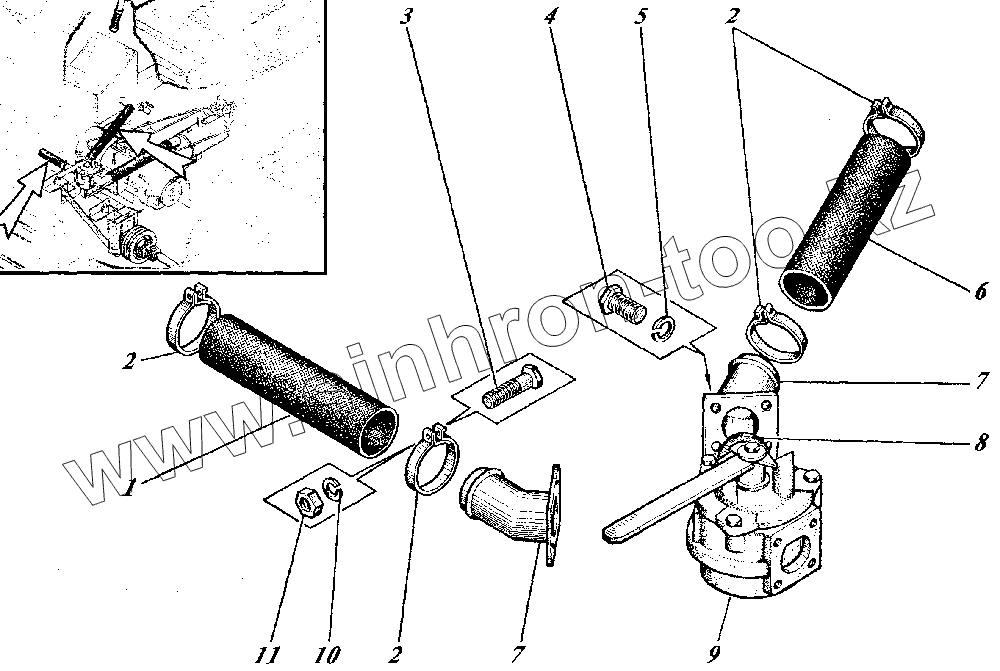

Каталог запасных частей к технике: Коммаш КО-520. Трубопровод КО-520.03.00.000

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
GВS 71/25	GВS 71/25		Хомут
1	5398 В-2-65-3		Рукав L=530±10мм
2	У 136.30.00.51-04		Хомут
3	7796		Болт М10-6gх35.56.016
4	7796		Болт М10-6gх35.56.016
5	6402		Шайба 10.65Г.019
6	5398 В-2-65-3		Рукав L=530±10мм
7	КО-510.21.01.000		Патрубок
8	КО-503.03.00.008		Прокладка
9	АНМ 53Э-03.18.000-01		Кран четырехходовой
10	6402		Шайба 10.65Г.019
11	5915		Гайка М24-6Н.5.016

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
