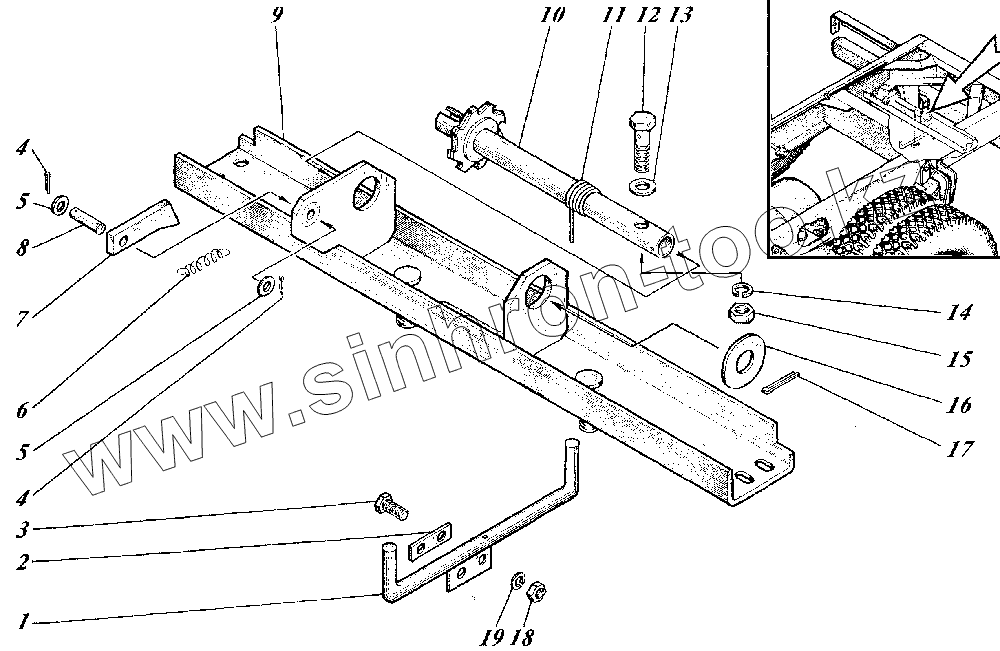

Каталог запасных частей к технике: Коммаш КО-520. Держатель запасного колеса КО-829А.52.03.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 КО-829А.52.03.300 Захват
2 У 136.40.00.27-22 Планка
3 7796 Болт М10-6gх35.56.016
4 397 Шплинт 4х25.019
5 11371 Шайба С10.02.019
6 1919-12-10-25-1 Пружина
7 КО-829А.52.03.400 Стопор
8 У136.40.00.02-48 Ось
9 КО-829А.52.03.100 Балка
10 КО-829А.52.03.200 Вороток
11 [Канат 3.6-С-1-С-Н-180 L=(1500+/-10)мм] Канат 3.6-С-1-С-Н-180 L=(1500+/-10)мм
12 КО-829А.52.03.003 Болт
13 11371 Шайба С10.02.019
14 6402 Шайба 10.65Г.019
15 5915 Гайка М24-6Н.5.016
16 980А.01.00.014-01 Шайба
17 397 Шплинт 4х25.019
18 5915 Гайка М24-6Н.5.016
19 6402 Шайба 10.65Г.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
