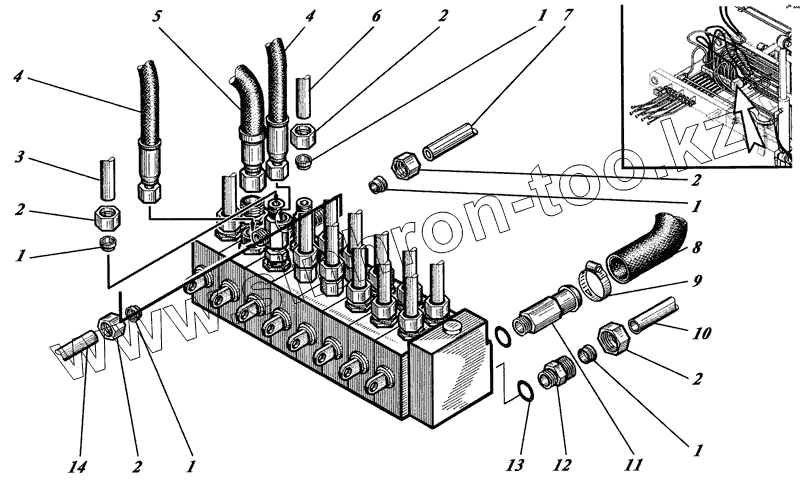

Каталог запасных частей к технике: Коммаш КО-440. Монтаж гидросистемы на надрамнике
1
1
1
1
1
2
2
2
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У136.00.026-01 | Кольцо | |
| 2 | У136.00.027-01 | Гайка накидная | |
| 3 | КО-440-2.16.20.150 | Трубка | |
| 4 | РВД-8.00.00.000 | Рукав | |
| 4 | РВД-28-30-650У1 | Рукав М16х1,5 | |
| 5 | РВД-12.00.00.000 | Рукав | |
| 5 | РВД-12-21-450У1 | Рукав М22х1,5 | |
| 6 | КО-440-2.16.20.008 | Трубка | |
| 7 | КО-440-2.16.20.140 | Трубка | |
| 8 | 10362 22х32-1,47 | Рукав | |
| 9 | ТОRRОS S25-40/9С7W1 | Хомут | |
| 10 | КО-440-2.16.20.300 | Трубка | |
| 11 | КО-440-2.16.20.015-01 | Ниппель ввертной | |
| 12 | У136.30.00.30-01 | Штуцер | |
| 13 | 9833 017-020-19-2-2 | Кольцо | |
| 14 | КО-440-2.16.20.009 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
