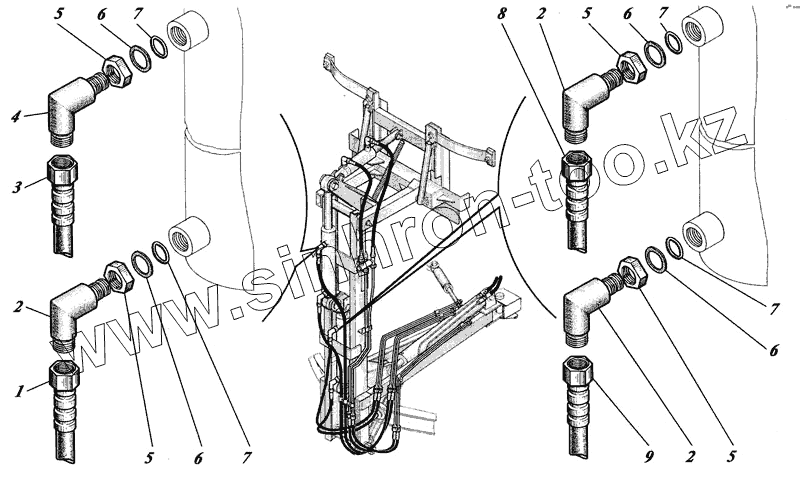

Каталог запасных частей к технике: Коммаш КО-440. Монтаж гидросистемы на манипуляторе
1
1
2
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД-12.00.00.000-06 | Рукав | |
| 1 | РВД-12-21-1650У1 | Рукав М22х1,5 | |
| 2 | У136.30.07.00-03 | Угольник | |
| 3 | РВД-12.00.00.000-07 | Рукав | |
| 3 | РВД-12-21-2050У1 | Рукав М22х1,5 | |
| 4 | У136.30.07.00-04 | Угольник | |
| 5 | У136.00.021-01 | Гайка установочная | |
| 6 | У136.00.022-01 | Шайба защитная | |
| 7 | 9833 015-018-19-2-2 | Кольцо | |
| 8 | РВД-12.00.00.000-03 | Рукав | |
| 8 | РВД-12-21-1050У1 | Рукав М22х1,5 | |
| 9 | РВД-12.00.00.000-01 | Рукав | |
| 9 | РВД-12-21-650У1 | Рукав М22х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
