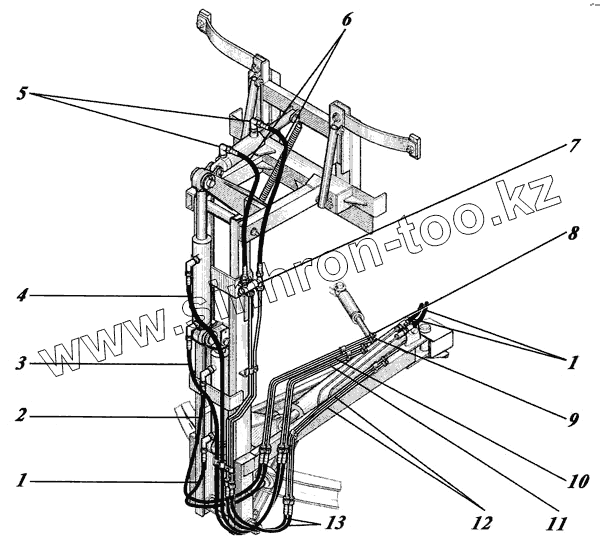

Каталог запасных частей к технике: Коммаш КО-440. Монтаж гидросистемы на манипуляторе
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД-12-21-650У1 | Рукав М22х1,5 | |
| 1 | РВД-12.00.00.000-01 | Рукав | |
| 2 | РВД-12.00.00.000-03 | Рукав | |
| 2 | РВД-12-21-1050У1 | Рукав М22х1,5 | |
| 3 | РВД-12.00.00.000-06 | Рукав | |
| 3 | РВД-12-21-1650У1 | Рукав М22х1,5 | |
| 4 | РВД-12.00.00.000-07 | Рукав | |
| 4 | РВД-12-21-2050У1 | Рукав М22х1,5 | |
| 5 | У136.30.07.00-01 | Угольник рукавный | |
| 6 | РВД-8.00.00.000-04 | Рукав | |
| 6 | РВД-28-30-1250У1 | Рукав М16х1,5 | |
| 7 | КО-440-2.18.17.000-02 | Гидрозамок | |
| 8 | КО-440-2.16.40.100-01 | Трубка | |
| 9 | КО-440-2.16.40.100 | Трубка | |
| 10 | КО-440-2.16.40.200-01 | Трубка | |
| 11 | КО-440-2.16.40.200 | Трубка | |
| 12 | КО-440-2.16.40.150 | Трубка | |
| 13 | РВД-8.00.00.000-01 | Рукав | |
| 13 | РВД-28-30-650У1 | Рукав М16х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
