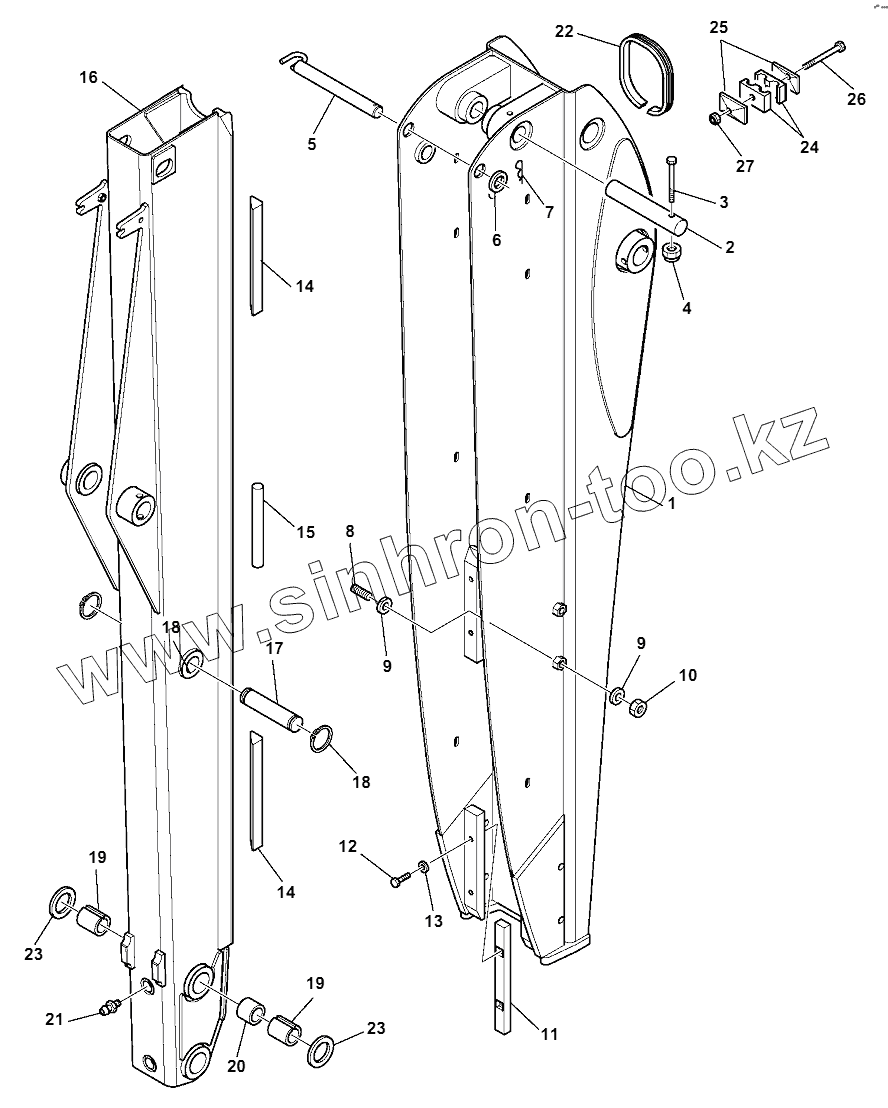

Каталог запасных частей к технике: Komatsu WB97S-5E0. TELESCOPIC ARM (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

14

15

16

17

18

18

19

19

20

21

22

23

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-856-3111		Fixed arm, assembly
2	37B-09-46039		PIN
3	01011-81010		BOLT
4	21D-09-24190		NUT
5	42N-856-3320		PIN
6	21D-09-72510		WASHER
7	21D-09-85530		PIN, SNAP
8	42N-856-3330		SCREW
9	01640-21826		WASHER
10	01580-11815		NUT
11	42N-856-2840		SHOE
12	01016-51040		BOLT
13	01643-11032		WASHER
14	42N-856-1520		SLIDE
15	42N-856-3310		Spacer
16	42N-856-3210		Movable arm
17	42N-856-1710		PIN
18	04064-04018		RING,SNAP
19	37B-09-54006		BUSHING
20	37B-09-4C064		SPACER
21	21D-09-89140		FITTING, GREASE
22	42N-856-3860		SEAL
23	37B-09-4F024		SHIM
24	42N-833-1320		Clamp
25	42N-62-16950		Plate
26	01010-80865		BOLT
27	21D-09-24180		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
