Каталог запасных частей к технике: Komatsu WB97S-5E0. SHOVEL ARM LIFTING CYLINDER

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

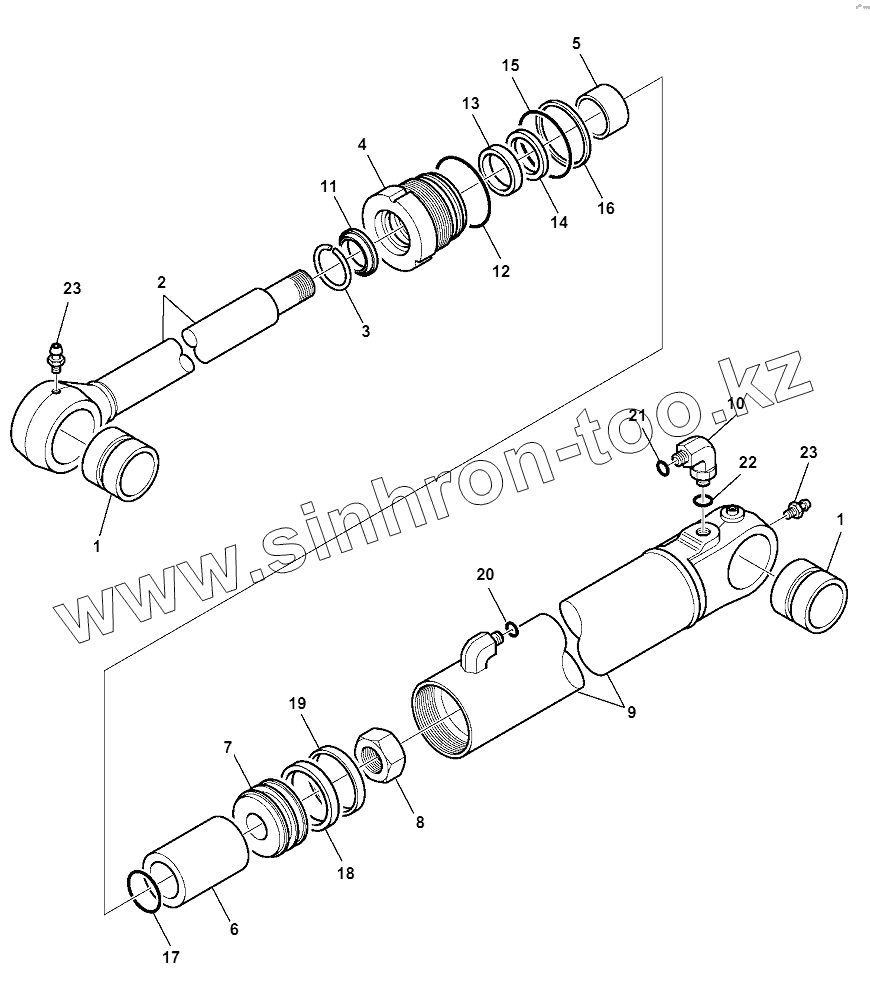

Позиция на иллюстрации	Заводской номер детали		Название детали
707-99-25660	707-99-25660		KIT, GASKET
707-00-0Y892	707-00-0Y892		CYLINDER, ASSEMBLY
1	07144-10606		BUSHING
2	707-58-50H50		ROD, PISTON
3	07179-12062		RING,SNAP
4	707-29-90650		CYLINDER HEAD
5	707-52-90250		BUSHING
6	707-81-50361		SPACER
7	707-36-90260		PISTON
8	707-67-36010		NUT
9	721-11-90671		CYLINDER
10	02782-10516		ELBOW
11	176-63-92240		SEAL,DUST (KIT)
12	07000-12090		O-RING
13	707-51-50030		GASKET
14	707-51-50640		RING,BUFFER KIT
15	07000-12085		O-RING
16	07146-02086		RING, BACK-UP
17	07000-13050		O-RING
18	707-44-90180		RING, PISTON
19	07156-00912		PACKING, ROD
20	02896-11012		O-RING
21	02896-11015		O-RING
22	07002-12034		O-RING
23	21D-09-89140		FITTING, GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
