Каталог запасных частей к технике: Komatsu WB97S-5E0. REAR AXLE (3/10)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

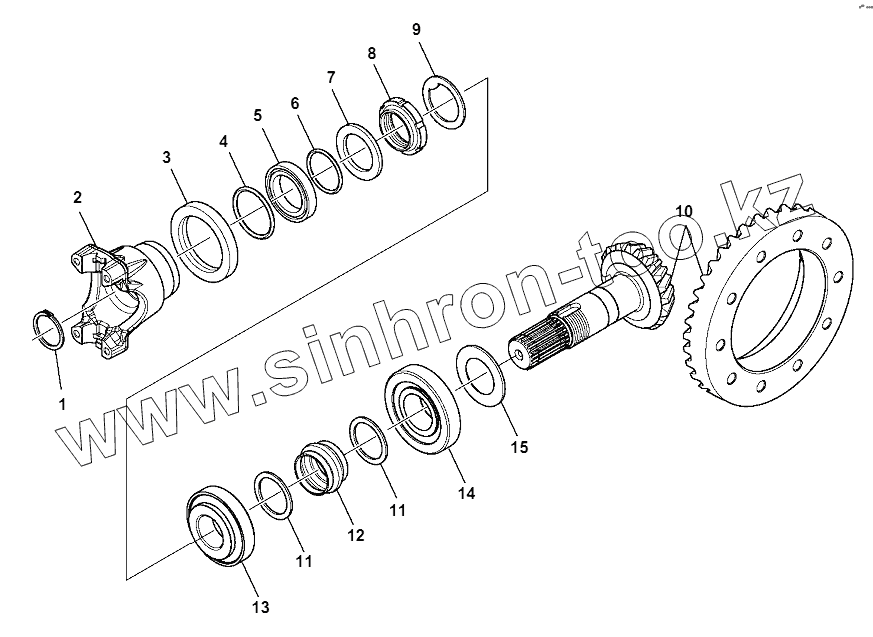

Позиция на иллюстрации	Заводской номер детали		Название детали
CA0066941	CA0066941		Kit, bevel gear
42N-23-11301	42N-23-11301		REAR AXLE, ASSEMBLY
1	CA0024789		SNAP, RING
2	CA0137959		Flange
3	CA0145050		SEAL, RING
4	CA0028523		O-ring
5	CA0137517		Spacer
6	CA0028532		O-RING
7	CA0123402		WASHER
8	CA0115054		RING, NUT
9	CA0113717		LOCK, WASHER
10	BEVEL GEAR		Bevel gear
11	CA0125829		WASHER
12	CA0138692		Spacer
13	CA0273500		BEARING
14	CA0027351		Bearing
15	CA0134186		SHIM
15	CA0134187		SHIM
15	CA0134188		SHIM
15	CA0134189		SHIM
15	CA0134190		SHIM
15	CA0134191		SHIM
15	CA0134192		SHIM
15	CA0134193		SHIM
15	CA0134194		SHIM
15	CA0134195		SHIM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
