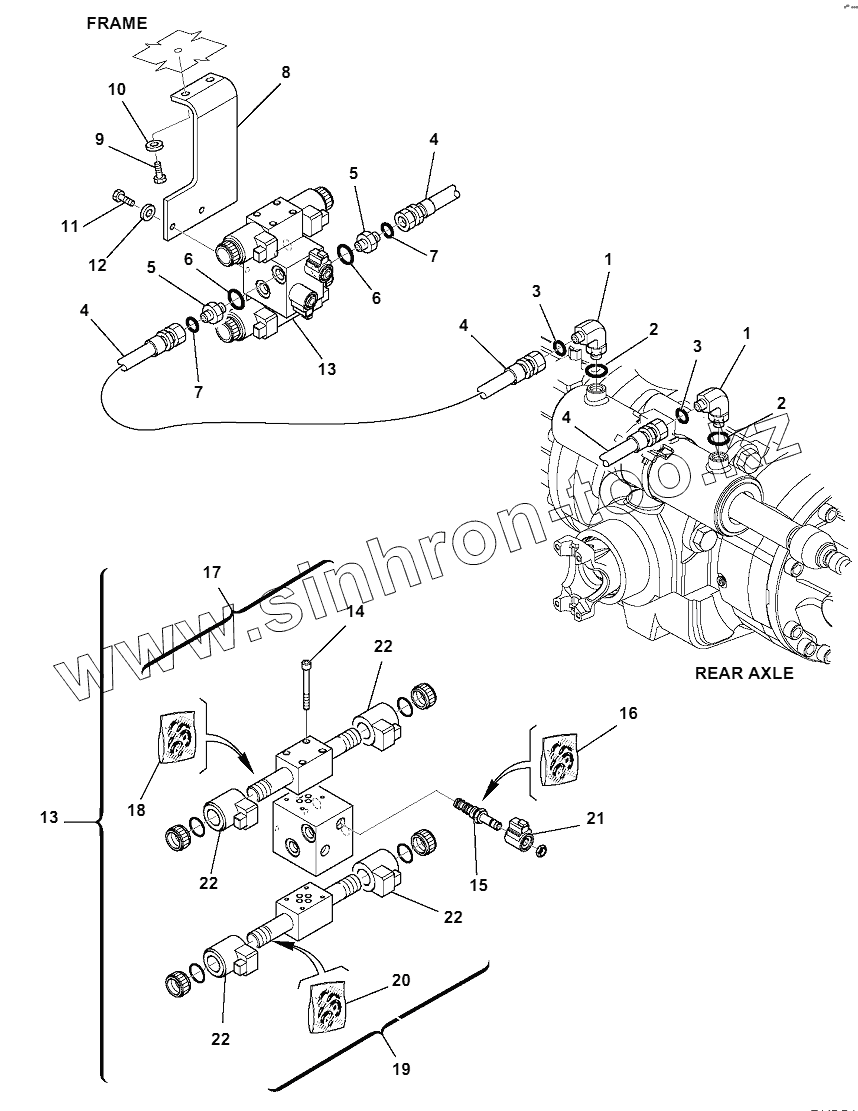

Каталог запасных частей к технике: Komatsu WB97S-5E0. HYDRAULIC PIPING (STEERING LINE) (4/4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 37D-09-6Y473 ELBOW
2 37B-09-88002 O-RING
3 02896-11009 O-RING
4 42N-62-15720 HOSE
5 42N-833-1350 UNION
6 21D-09-69910 O-RING
7 02896-11009 O-RING
8 42N-43-12861 SUPPORT
9 01016-51035 BOLT
10 01643-11032 WASHER
11 01016-50825 BOLT
12 01643-10823 WASHER
13 42N-64-11430 SOLENOID VALVE, ASSEMBLY
14 21W-09-R3910 BOLT
15 42N-64-11980 SPOOL
16 21W-09-R5160 KIT, GASKET
17 42N-64-11960 SPOOL
18 42N-64-12530 KIT, GASKET
19 42N-64-11970 SPOOL
20 42N-64-12530 KIT, GASKET
21 42N-64-11710 COIL
22 42N-64-11990 COIL
