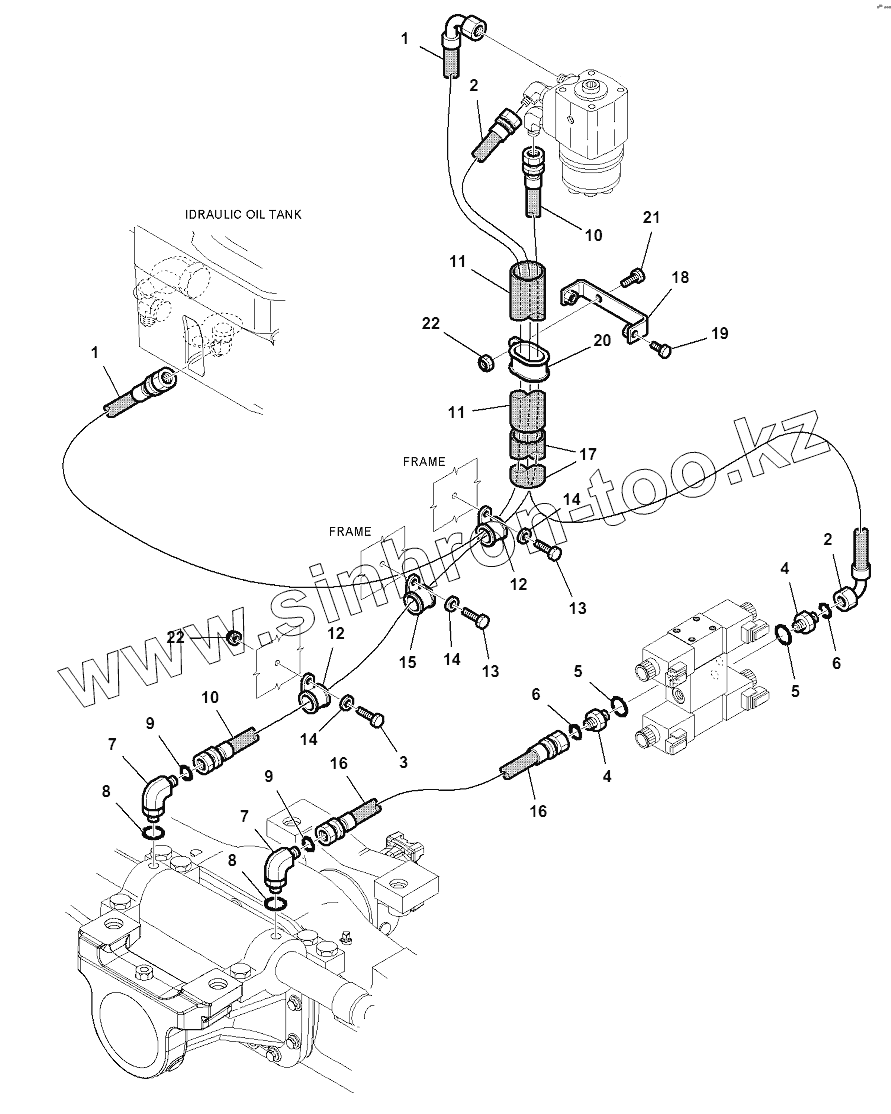

Каталог запасных частей к технике: Komatsu WB97S-5E0. HYDRAULIC PIPING (STEERING LINE) (3/4)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

14

15

16

16

17

18

19

20

21

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-62-13633		HOSE
2	42N-62-18610		HOSE
3	01010-81035		BOLT
4	37D-09-65072		UNION
5	37B-09-88002		O-RING
6	02896-11009		O-RING
7	37D-09-6Y473		ELBOW
8	37B-09-88002		O-RING
9	02896-11009		O-RING
10	42N-62-15732		HOSE
11	42N-62-16930		PROTECTION
12	04435-52110		CLIP
13	01016-51040		BOLT
14	01643-11032		WASHER
15	198-61-14180		CLIP
16	42N-62-15740		HOSE
17	42N-62-18670		PROTECTION
18	42N-54-16951		BRACKET
19	01016-50830		BOLT
20	37A-09-5N505		CLAMP
21	01010-81025		BOLT
22	21D-09-24190		NUT
