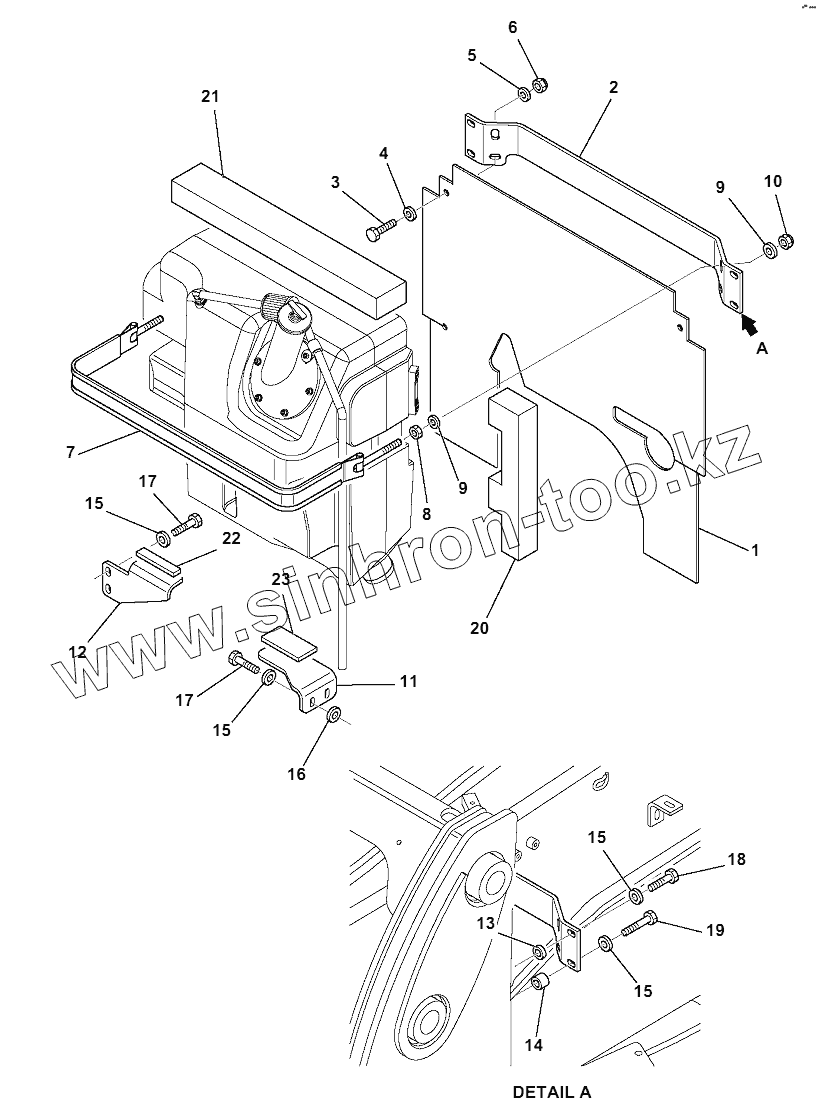

Каталог запасных частей к технике: Komatsu WB97S-5E0. HYDRAULIC OIL TANK FIXING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

15

15

15

16

17

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-60-11221		PROTECTION
2	42N-60-11211		BENT
3	01010-81030		BOLT
4	37A-09-4A013		WASHER
5	01643-11032		WASHER
6	21D-09-24190		NUT
7	42N-60-11910		BELT, ASSEMBLY
8	01580-11210		NUT
9	01643-11232		WASHER
10	37A-09-2P410		NUT
11	42N-60-11442		BENT
12	42N-60-11451		BENT
13	42N-60-11740		SPACER
14	42N-60-11750		SPACER
15	01643-11032		WASHER
16	01640-21626		WASHER
17	01016-51040		BOLT
18	01016-51045		BOLT
19	01016-51050		BOLT
20	42N-60-11840		GASKET
21	42N-60-11850		GASKET
22	42N-60-11861		GASKET
23	42N-60-11871		GASKET
