Каталог запасных частей к технике: Komatsu WB97S-5E0. HAMMER ELEMENT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

8

9

9

10

10

11

12

13

14

15

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

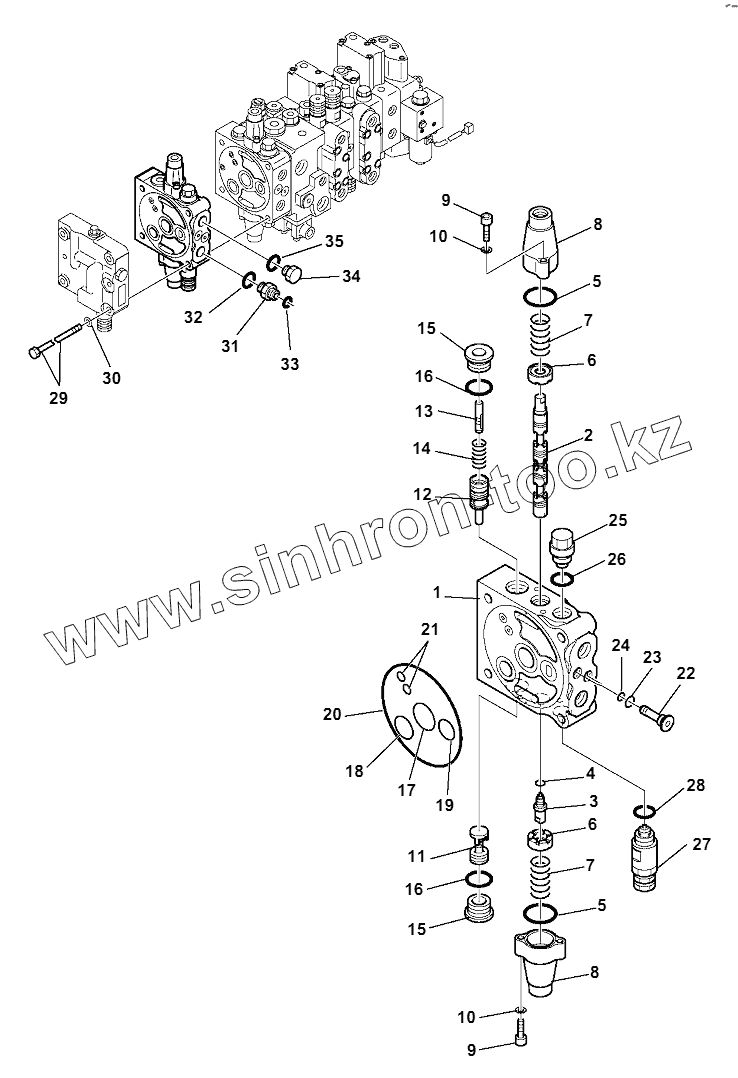

Позиция на иллюстрации	Заводской номер детали		Название детали
723-21-06100	723-21-06100		Element, service, assembly
1	BLOCK		BLOCK, VALVE
2	SPOOL		SPOOL
3	PLUG		PLUG
4	O-RING		O-RING
5	575-41-17420		O-ring
6	723-26-15121		Retainer
7	709-26-11450		Spring
8	726-26-15110		Case
9	01252-60630		BOLT
10	01641-20608		WASHER
11	VALVE		Valve
12	VALVE		Valve
13	PISTON		PISTON
14	723-26-14140		SPRING
15	723-26-15230		PLUG
16	07002-12434		O-RING
17	723-26-15830		O-RING
18	723-26-15840		O-RING
19	07000-12020		O-RING
20	07000-12120		O-RING (KIT)
21	07000-11008		O-RING
22	723-26-15330		PLUG
23	07002-11223		O-RING
24	07000-11006		O-RING
25	723-20-80100		VALVE ASSEMBLY, SUCTION
26	07002-12034		O-RING
27	723-10-20500		VALVE, ASSEMBLY
28	07002-12034		O-RING
29	01011-81040		BOLT
30	01643-31032		WASHER
31	22E-62-12550		UNION
32	07002-12034		O-RING
33	02896-11015		O-RING
34	22E-62-12520		PLUG
35	37B-09-88012		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
