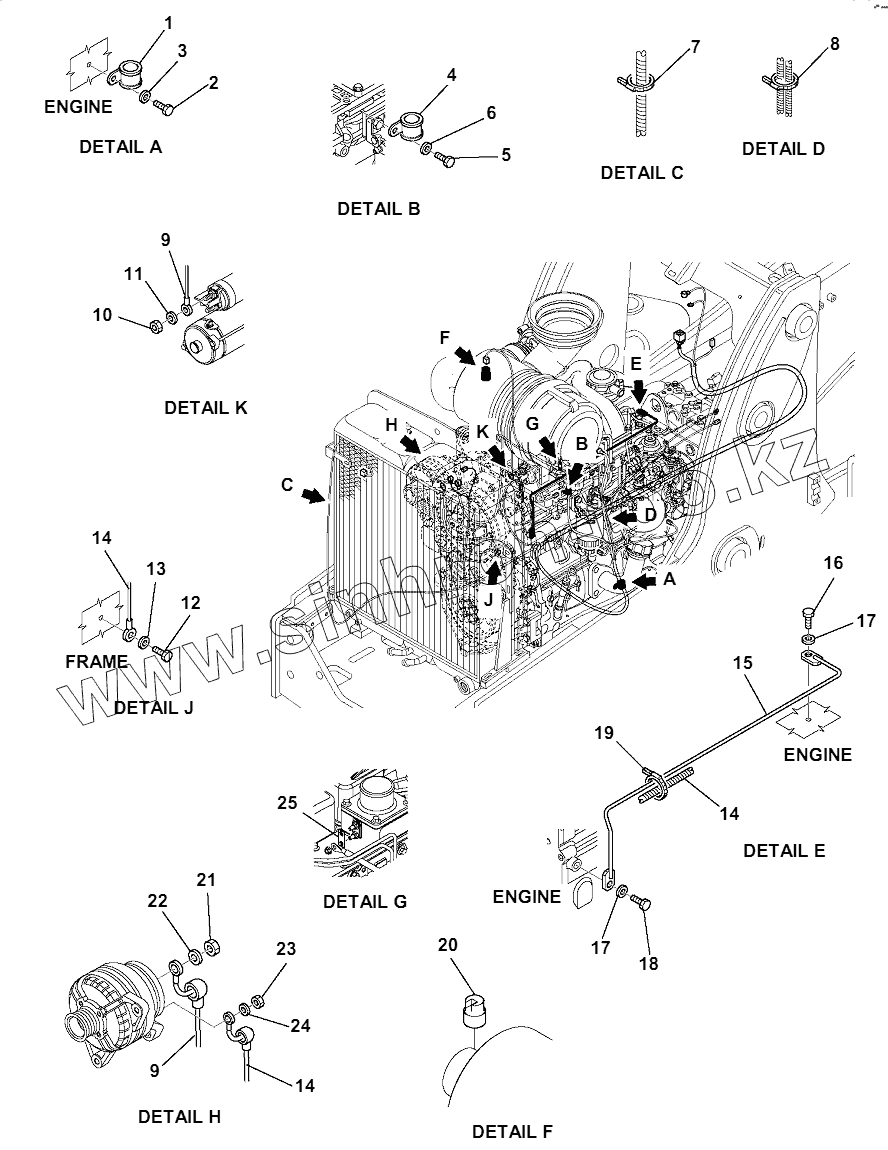

Каталог запасных частей к технике: Komatsu WB97S-5E0. ELECTRICAL SYSTEM (ENGINE LINE) (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

14

14

15

16

17

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04434-51010		CLIP
2	01010-80816		BOLT
3	01643-10823		WASHER
4	04434-52112		CLIP
5	01010-81020		BOLT
6	01643-11032		WASHER
7	08034-20519		BAND
8	08034-20519		BAND
9	42N-06-11970		CABLE
10	01580-11008		NUT
11	01602-21030		WASHER, SPRING
12	01010-81025		BOLT
13	01643-11032		WASHER
14	42N-06-11161		WIRING HARNESS, ENGINE LINE
15	42N-06-11641		SUPPORT
16	01010-80820		BOLT
17	01643-10823		WASHER
18	01010-80816		BOLT
19	21D-06-13220		BAND
20	37A-06-11960		CLOGGING INDICATOR
21	01580-10806		NUT
22	01602-20825		WASHER, SPRING
23	21D-09-21420		NUT
24	01601-20513		WASHER, SPRING
25	42N-06-12220		PLATE, HEATING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
