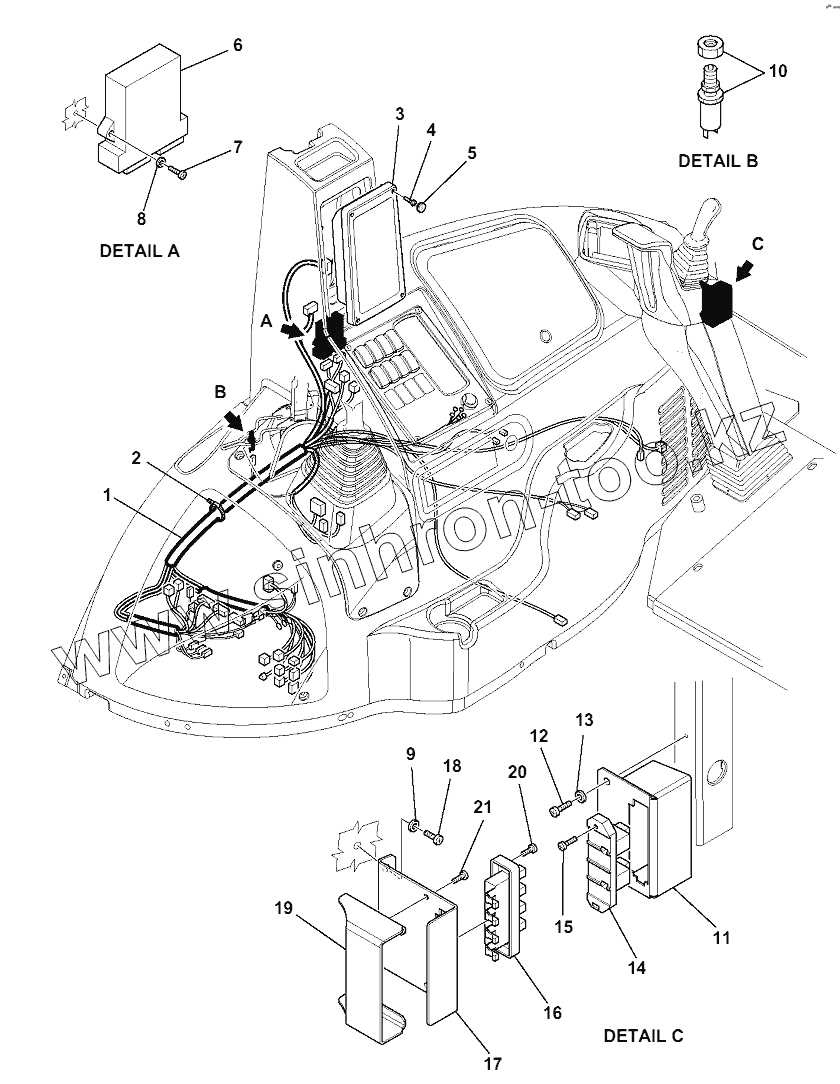

Каталог запасных частей к технике: Komatsu WB97S-5E0. ELECTRICAL SYSTEM (CAB) (3/5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 42N-06-12870 Wiring harness, lateral line
1 42N-06-12621 Wiring harness, lateral line, assembly
2 08034-20519 BAND
3 42N-06-15130 CLUSTER, LATERAL
4 42N-54-15980 SCREW
5 42N-54-15250 PLUG
6 42N-06-12430 Trax electronic unit
7 37A-09-1W062 Screw
8 01640-20610 WASHER
9 42N-56-11960 WASHER
10 395-06-11380 MICROSWITCH
11 42N-54-15310 SUPPORT
12 42N-54-17190 SCREW
13 42N-56-12860 WASHER
14 21D-54-14340 CONTACT DEVICE
15 42N-54-17180 SCREW
16 42N-54-15320 MOVABLE SOCKET, 4 CONTACT
17 42N-54-15330 BENT
18 42N-54-17110 SCREW
19 42N-54-15340 COVER
20 42N-54-17180 SCREW
21 42N-54-17190 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
