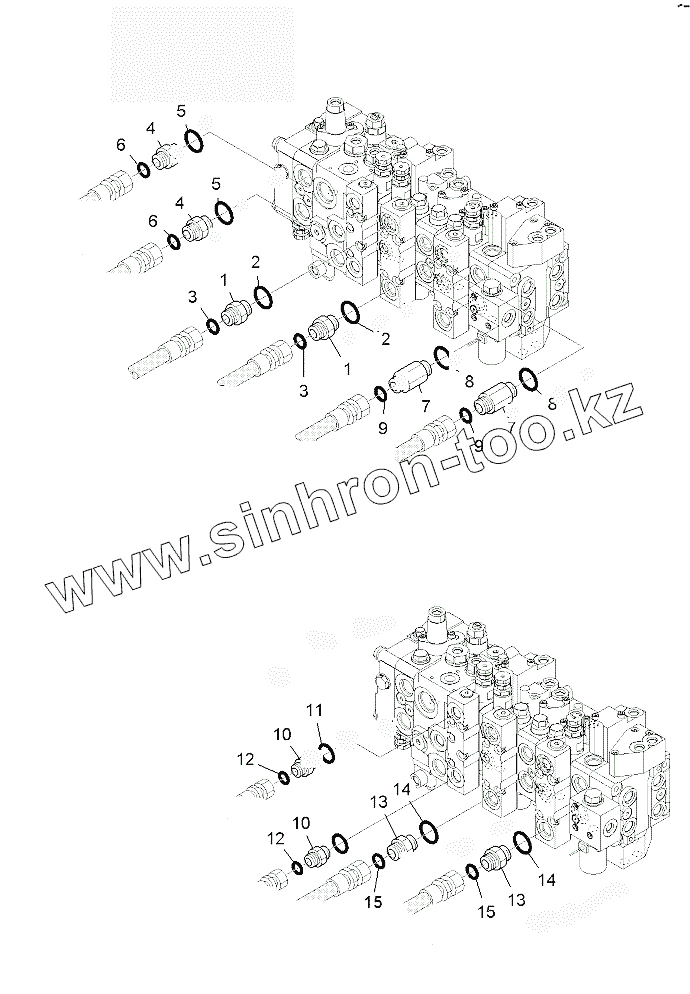

Каталог запасных частей к технике: Komatsu WB97S-5E0. CONTROL VALVE (WITH TELESCOPIC ARM) (2/3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 22E-62-12550 UNION
2 07002-12034 O-RING
3 02896-11015 O-RING
4 22E-62-12550 UNION
5 07002-12034 O-RING
6 02896-11015 O-RING
7 42N-62-11220 UNION
8 07002-12034 O-RING
9 02896-11015 O-RING
10 37A-62-10020 UNION
11 07002-11823 O-RING
12 02896-11012 O-RING
13 37A-62-10020 UNION
14 07002-11823 O-RING
15 02896-11012 O-RING
