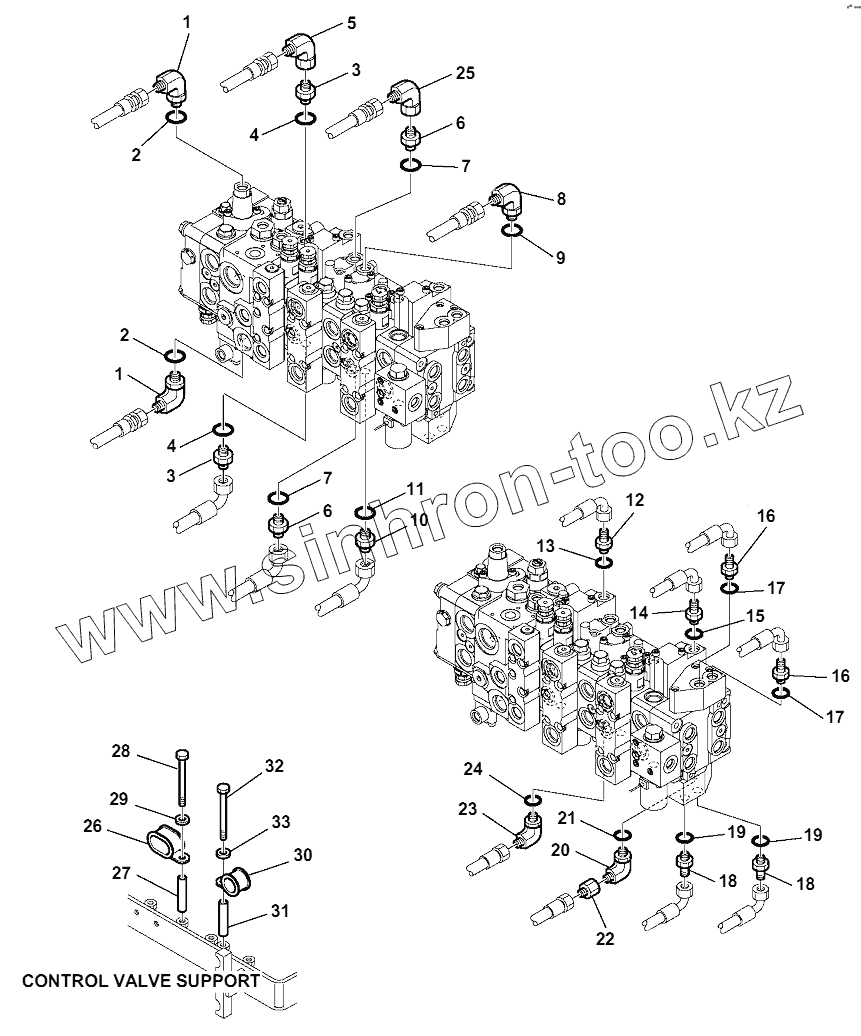

Каталог запасных частей к технике: Komatsu WB97S-5E0. CONTROL VALVE (1/3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 42N-62-14510 ELBOW
2 07002-11423 O-RING
3 226-62-13380 UNION
4 37B-09-88006 O-RING
5 21D-09-55610 ELBOW
6 226-62-13380 UNION
7 37B-09-88006 O-RING
8 22E-09-11310 ELBOW
9 37B-09-88006 O-RING
10 37D-09-2U154 UNION
11 37B-09-88006 O-RING
12 37D-09-2U154 UNION
13 37B-09-88006 O-RING
14 37D-09-2U154 UNION
15 37B-09-88006 O-RING
16 37D-09-2U154 UNION
17 37B-09-88006 O-RING
18 37D-09-2U154 UNION
19 37B-09-88006 O-RING
20 42N-62-14510 ELBOW
21 07002-11423 O-RING
22 42N-62-15960 VALVE
23 22E-09-11310 ELBOW
24 37B-09-88006 O-RING
25 21D-09-55610 ELBOW
26 37A-09-5N505 CLAMP
27 42N-63-11590 SPACER
28 01010-81090 BOLT
29 01643-11032 WASHER
30 37A-09-5N028 CLIP
31 42N-63-11590 SPACER
32 01010-81090 BOLT
33 01643-11032 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
