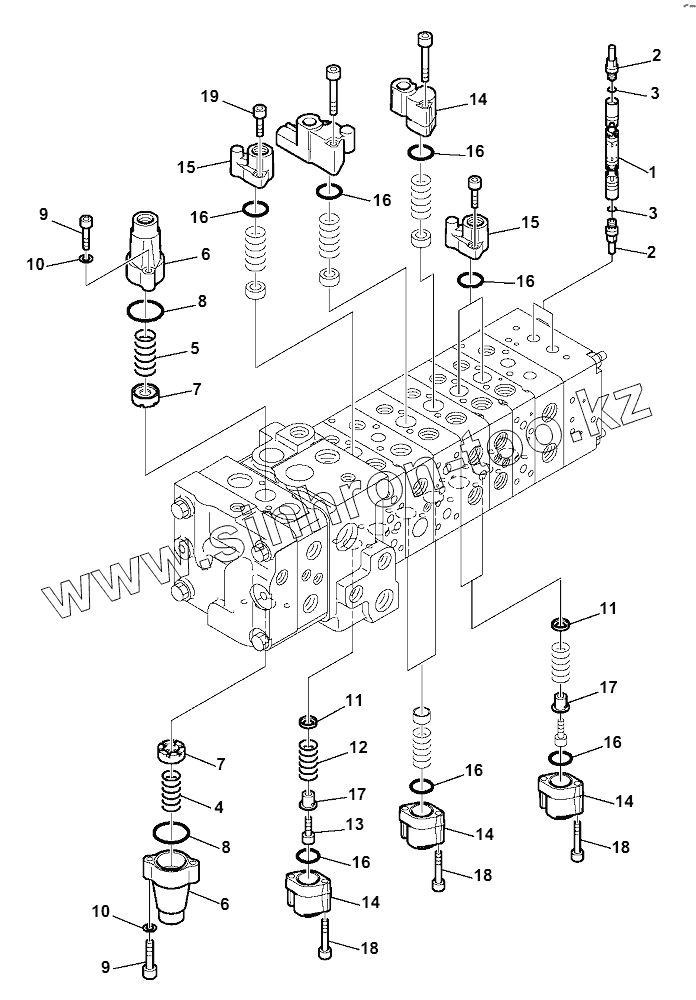

Каталог запасных частей к технике: Komatsu WB97S-5E0. 10-SPOOL CONTROL VALVE (7/16)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
14
14
15
15
16
16
16
16
16
16
16
17
17
18
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
723-1A-15605 723-1A-15605 Control valve, assembly
1 SPOOL SPOOL
2 PLUG PLUG
3 O-RING O-RING
4 723-26-14510 Spring
5 709-26-11450 Spring
6 723-26-15110 Case
7 723-26-15120 Retainer
8 575-41-17420 O-ring
9 01252-60630 BOLT
10 01641-20608 WASHER
11 723-11-17330 RETAINER
12 723-11-17341 SPRING
13 723-11-17361 BOLT
14 723-11-27880 CASE, SPRING
15 723-11-37220 CASE
16 722-12-19120 O-RING
17 723-11-17353 RETAINER
18 01252-60640 BOLT, HEXAGON SOCKET HEAD
19 01252-60620 BOLT
