Каталог запасных частей к технике: Komatsu WB97S-5E0. 10-SPOOL CONTROL VALVE (6/16)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

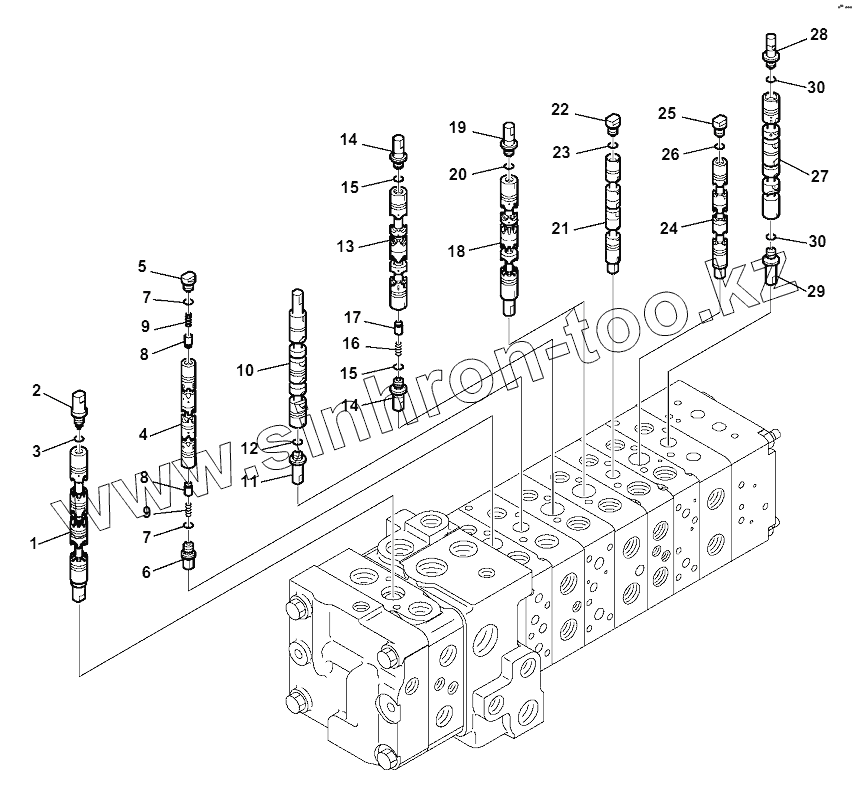

Позиция на иллюстрации	Заводской номер детали		Название детали
723-1A-15605	723-1A-15605		Control valve, assembly
1	SPOOL		SPOOL
2	PLUG		PLUG
3	O-RING		O-RING
4	SPOOL		SPOOL
5	PLUG		PLUG
6	PLUG		PLUG
7	O-RING		O-RING
8	POPPET		POPPET
9	SPRING		SPRING
10	SPOOL		SPOOL
11	PLUG		PLUG
12	O-RING		O-RING
13	SPOOL		SPOOL
14	PLUG		PLUG
15	O-RING		O-RING
16	SPRING		SPRING
17	POPPET		POPPET
18	SPOOL		SPOOL
19	PLUG		PLUG
20	O-RING		O-RING
21	SPOOL		SPOOL
22	PLUG		PLUG
23	O-RING		O-RING
24	SPOOL		SPOOL
25	PLUG		PLUG
26	O-RING		O-RING
27	SPOOL		SPOOL
28	PLUG		PLUG
29	O-RING		O-RING
30	O-RING		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
