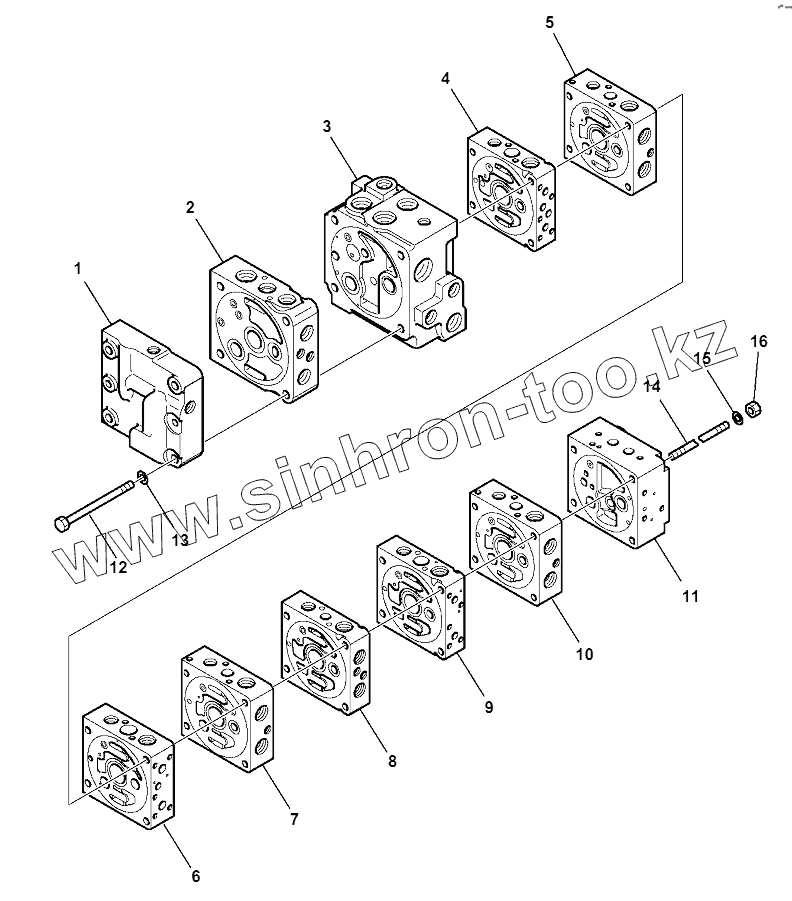

Каталог запасных частей к технике: Komatsu WB97S-5E0. 10-SPOOL CONTROL VALVE (1/16)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
723-1A-15605 723-1A-15605 Control valve, assembly
1 723-26-21771 COVER, VALVE
2 BLOCK BLOCK, VALVE
3 BLOCK BLOCK, VALVE
4 BLOCK BLOCK, VALVE
5 BLOCK BLOCK, VALVE
6 BLOCK BLOCK, VALVE
7 BLOCK BLOCK, VALVE
8 BLOCK BLOCK, VALVE
9 BLOCK BLOCK, VALVE
10 BLOCK BLOCK, VALVE
11 BLOCK BLOCK, VALVE
12 01010-81095 BOLT
13 01643-31032 WASHER
14 709-37-11540 STUD
15 01643-50823 WASHER
16 01580-10806 NUT
