Каталог запасных частей к технике: Komatsu WB93S-5E0. TRANSMISSION (9/11)

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

7

8

8

9

10

10

11

11

12

12

13

14

15

16

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

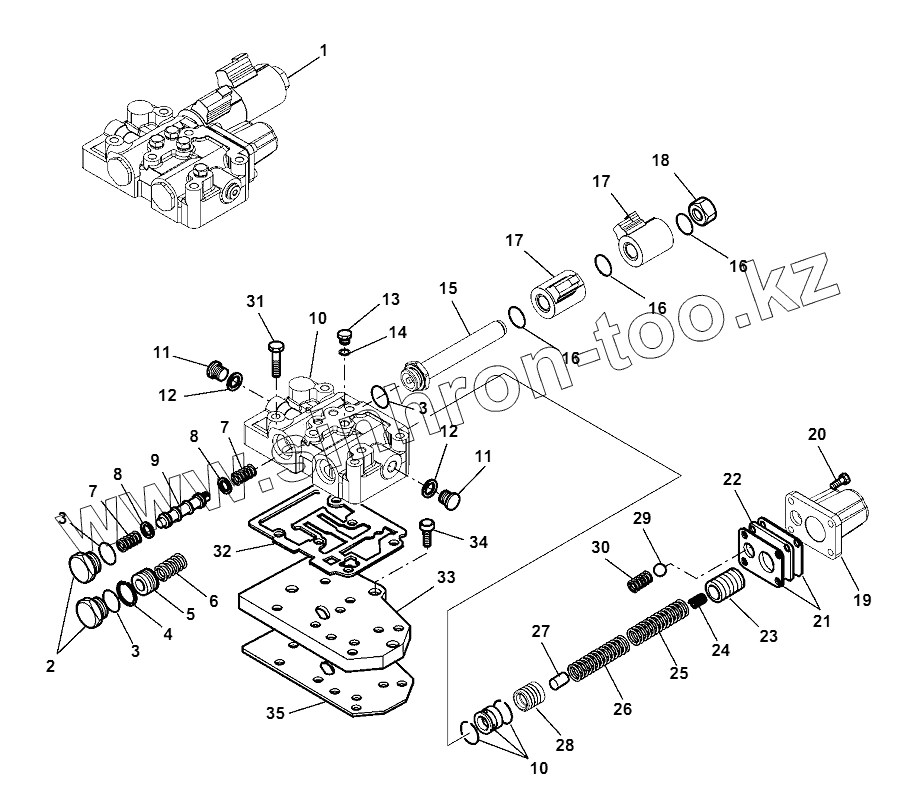

Позиция на иллюстрации	Заводской номер детали		Название детали
42N-15-12200	42N-15-12200		TRANSMISSION , ASSEMBLY
1	СА0641986		CONTROL VALVE, ASSY
2	СА0132922		PLUG
3	СА0028129		O-RING
4	СА0024898		RING, SNAP
5	СА0642892		PISTON
6	СА0132927		SPRING
7	СА0139863		SPRING
8	СА0132914		WASHER
9	СА0139861		PISTON
10	СА0068414		HOUSING ASSEMBLY, GEARS
11	СА0021581		PLUG
12	СА0023286		GASKET
13	СА0021322		PLUG
14	СА0023260		WASHER
15	СА0134125		PIPE
16	СА0028114		O-RING
17	СА0642096		SOLENOID
18	СА0642100		PLUG
19	СА0132912		HOLDER, DELIVERY VALVE
20	СА0021373		SCREW
21	СА0132919		GASKET
22	СА0139934		PLATE
23	СА0134084		PISTON
24	СА0134074		SPRING
25	СА0134075		SPRING
26	СА0134089		SPRING
27	СА0134086		PIN
28	СА0642891		SPRING
29	СА0041635		BALL
30	СА0132928		SPRING
31	СА0020807		BOLT
32	СА0130242		GASKET
33	СА0131328		PLATE, CONTROL VALVE
34	СА0021391		SCREW
35	СА0131329		GASKET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
