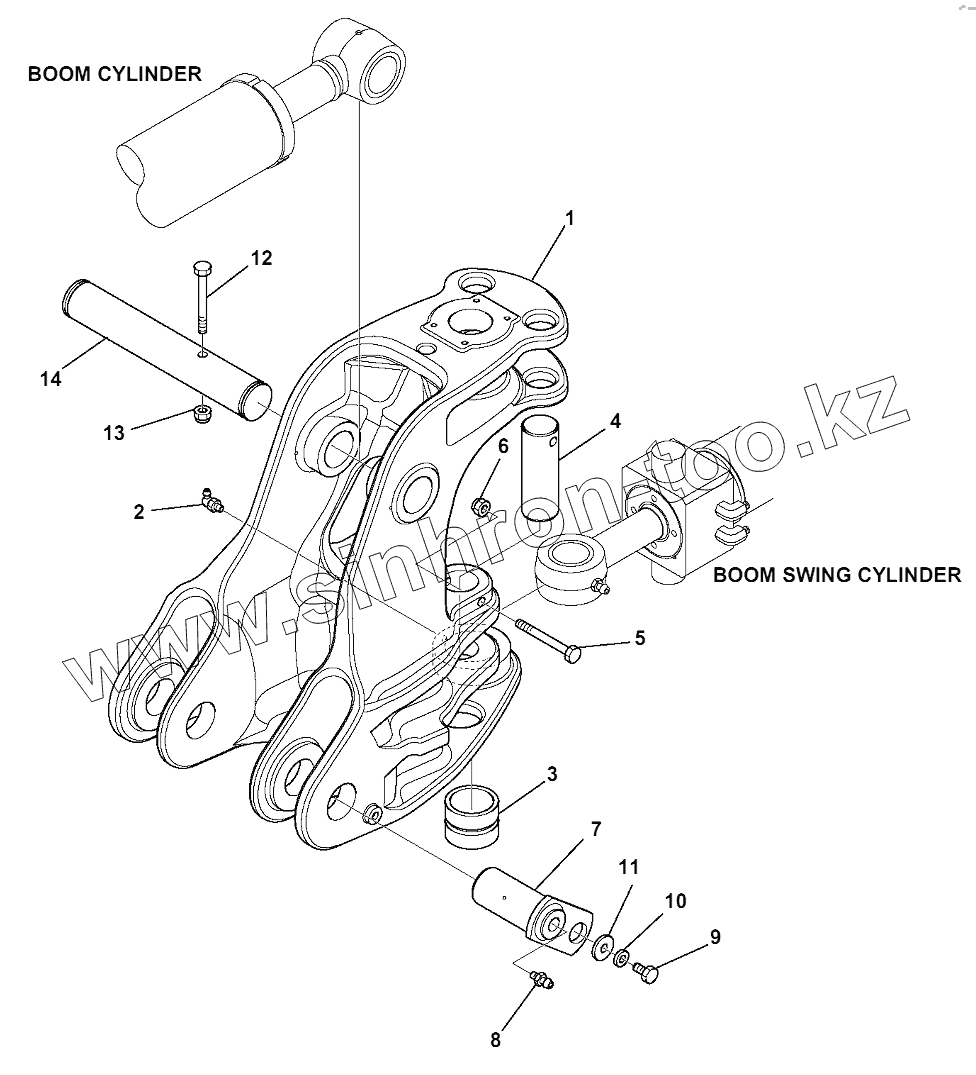

Каталог запасных частей к технике: Komatsu WB93S-5E0. SWING BRACKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 42N-856-2511 SWING BRACKET
2 37A-09-9G004 FITTING, GREASE
3 42N-856-2520 BUSHING
4 42N-856-2220 PIN
5 01011-81210 BOLT
6 21D-09-24200 NUT
7 42N-856-1211 PIN
8 21D-09-89140 FITTING, GREASE
9 01010-81225 BOLT
10 42N-856-2240 WASHER
11 01643-11232 WASHER
12 01011-81210 BOLT
13 21D-09-24200 NUT
14 42N-856-1222 PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
