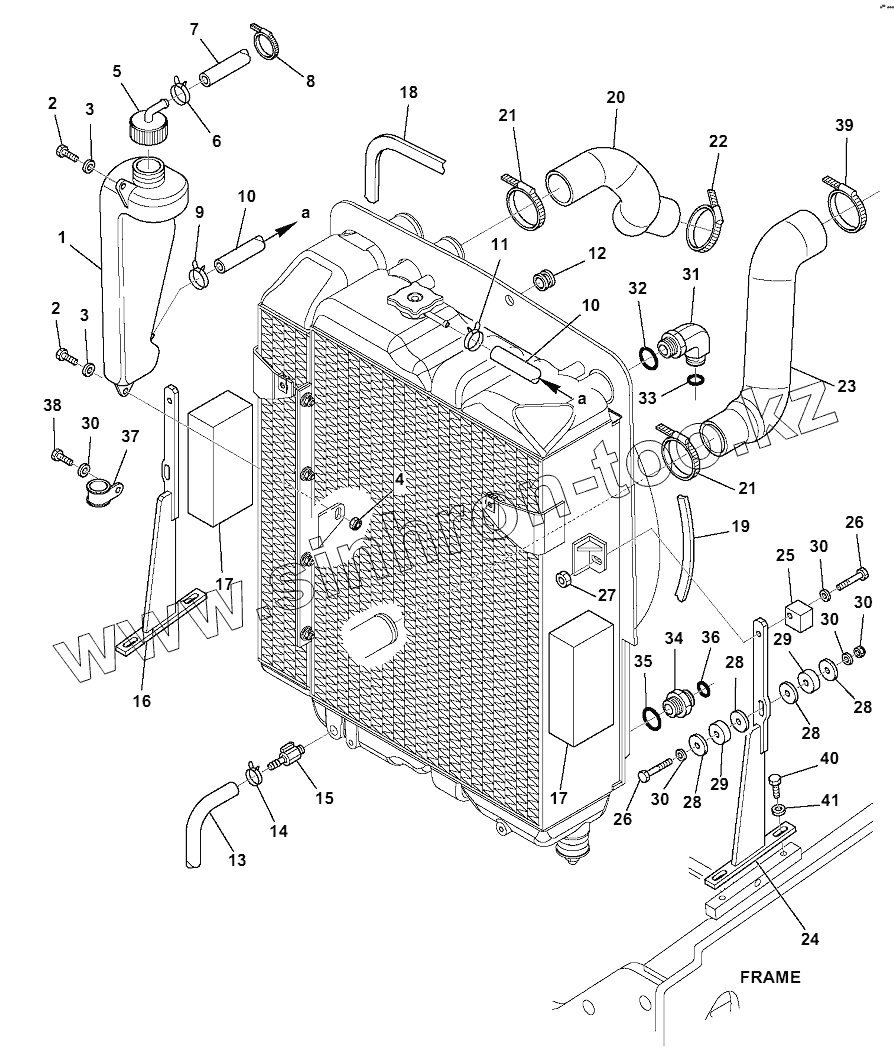

Каталог запасных частей к технике: Komatsu WB93S-5E0. RADIATOR (2/3)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

17

18

19

20

21

21

22

23

24

25

26

26

27

28

28

28

28

29

29

30

30

30

30

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-03-11412		WATER TANK
2	01016-50825		BOLT
3	01643-10823		WASHER
4	21D-09-24180		NUT
5	22L-09-R3820		PLUG
6	07285-00110		CLAMP
7	22Е-03-11270		HOSE
8	08034-20310		BAND
9	07285-00130		CLIP
10	42N-03-11471		HOSE
11	07285-00115		CLIP
12	42N-06-12740		GROMMET
13	42N-03-11450		PIPE
14	07285-00150		CLIP
15	42N-03-11440		COCK
16	42N-03-11890		SUPPORT
17	42N-03-11230		GASKET
18	42N-03-11460		GASKET
19	37С-22-11980		SEAL
20	42N-03-11282		HOSE
21	07281-00609		CLAMP
22	07289-00055		CLAMP
23	42N-03-11270		HOSE
24	42N-03-11421		SUPPORT
25	42N-03-11430		GUIDE
26	01010-80850		BOLT
27	01580-10806		NUT
28	21D-09-73880		WASHER
29	42N-01-11510		DAMPER
30	01643-10823		WASHER
31	37D-09-6Z516		ELBOW
32	37В-09-15217		O-RING
33	37В-09-15021		O-RING
34	226-09-12660		UNION
35	37В-09-15217		O-RING
36	37В-09-15021		O-RING
37	21D-09-81710		CLIP
38	01016-50830		BOLT
39	07281-00609		CLAMP
40	01016-50825		BOLT
41	01643-10823		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
