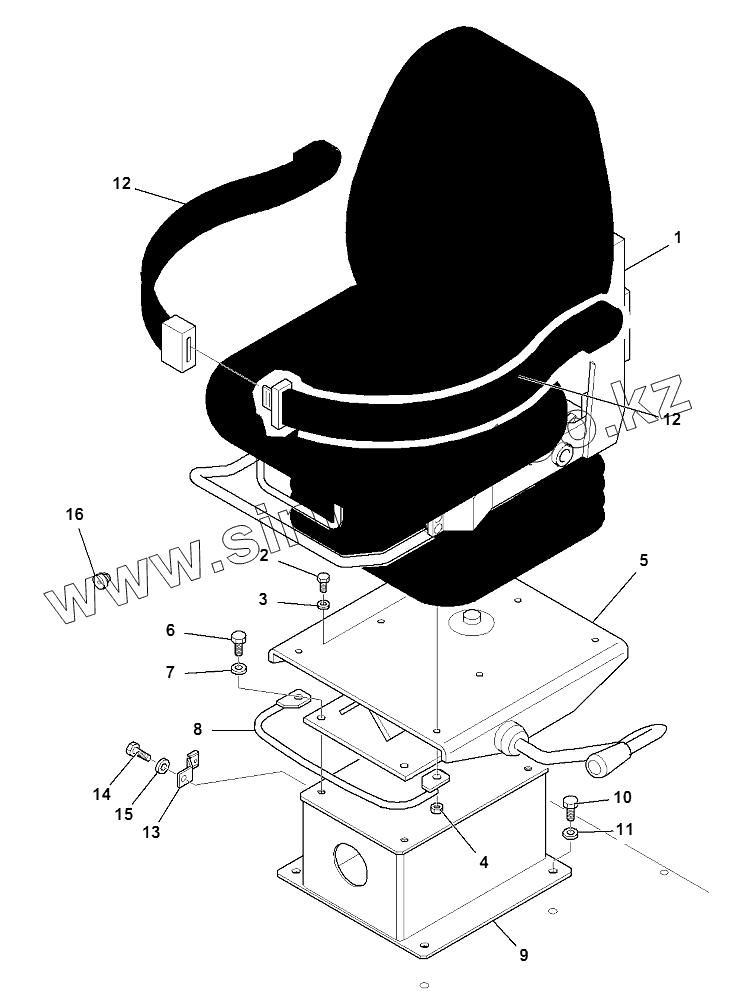

Каталог запасных частей к технике: Komatsu WB93S-5E0. OPERATOR'S SEAT (1/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 42N-54-15660 OPERATOR'S SEAT, ASSEMBLY
2 42N-54-15950 SCREW
3 01643-10823 WASHER
4 395-56-13600 NUT
5 42N-56-15070 SEAT, SUPPORT ASSEMBLY
5 42N-56-15070 SEAT, SUPPORT ASSEMBLY
6 42N-54-15910 BOLT
7 01643-11032 WASHER
8 42N-54-14321 PROTECTION
9 42N-54-14590 SEAT, SUPPORT ASSEMBLY
10 42N-54-15910 BOLT
11 01643-11032 WASHER
12 20N-57-49200 SEAT BELT, ASSY
12 42N-54-12J70 SEAT BELT
13 395-56-12В20 BRACKET
14 42N-54-15160 BOLT
15 01640-30610 WASHER
16 21D-54-14791 GROMMET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
