Каталог запасных частей к технике: Komatsu WB93S-5E0. FUEL TANK

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

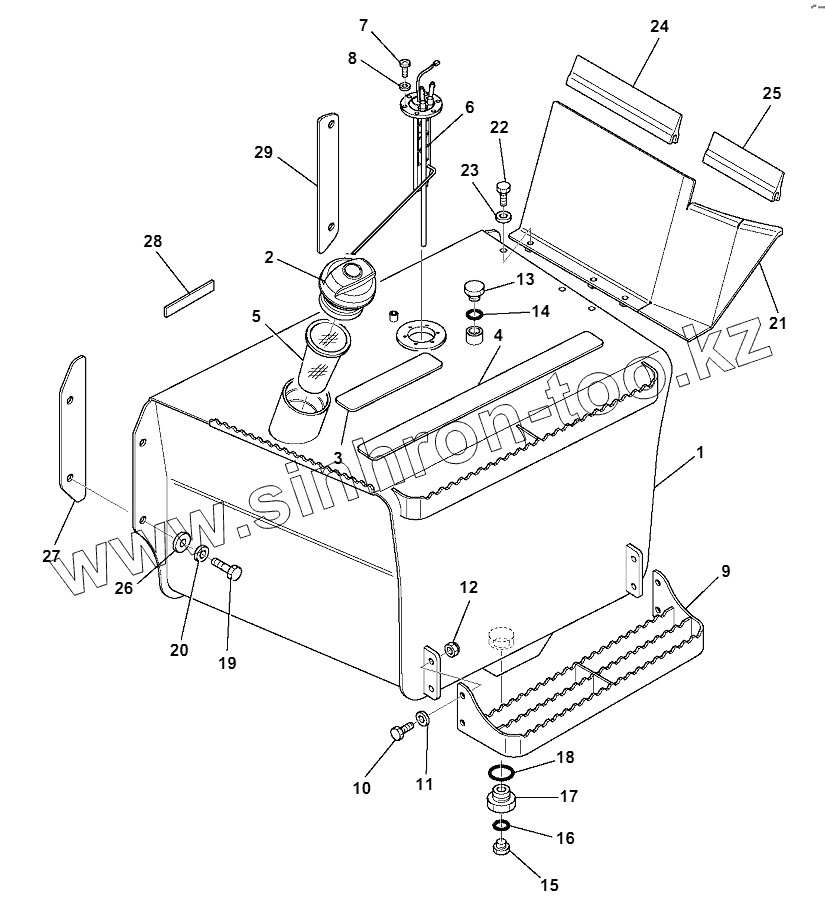

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-04-11312		FUEL TANK
2	42N-04-11220		FUEL CAP
3	42N-54-12480		ANTISLIP
4	42N-54-12470		ANTISLIP
5	21W-09-R1350		STRAINER
6	42N-06-11250		FUEL LEVEL
7	37A-09-1W027		BOLT
8	01640-20408		WASHER
9	42N-04-11320		STEP
10	01016-51030		BOLT
11	01643-11032		WASHER
12	21D-09-24190		NUT
13	37D-09-5K753		PLUG
14	37В-09-15617		O-RING
15	37D-09-5K751		PLUG
16	21D-09-69960		O-RING
17	42N-62-15990		UNION
18	37В-09-15217		O-RING
19	01016-51235		BOLT
20	01643-11232		WASHER
21	42N-54-12961		SPLASH-GUARD
22	01010-81020		BOLT
23	01643-11032		WASHER
24	42N-54-18920		SEAL
25	42N-54-18910		SEAL
26	21D-09-74620		WASHER
27	42N-04-11710		PLATE
28	37А-46-11630		GASKET
29	42N-04-11730		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
