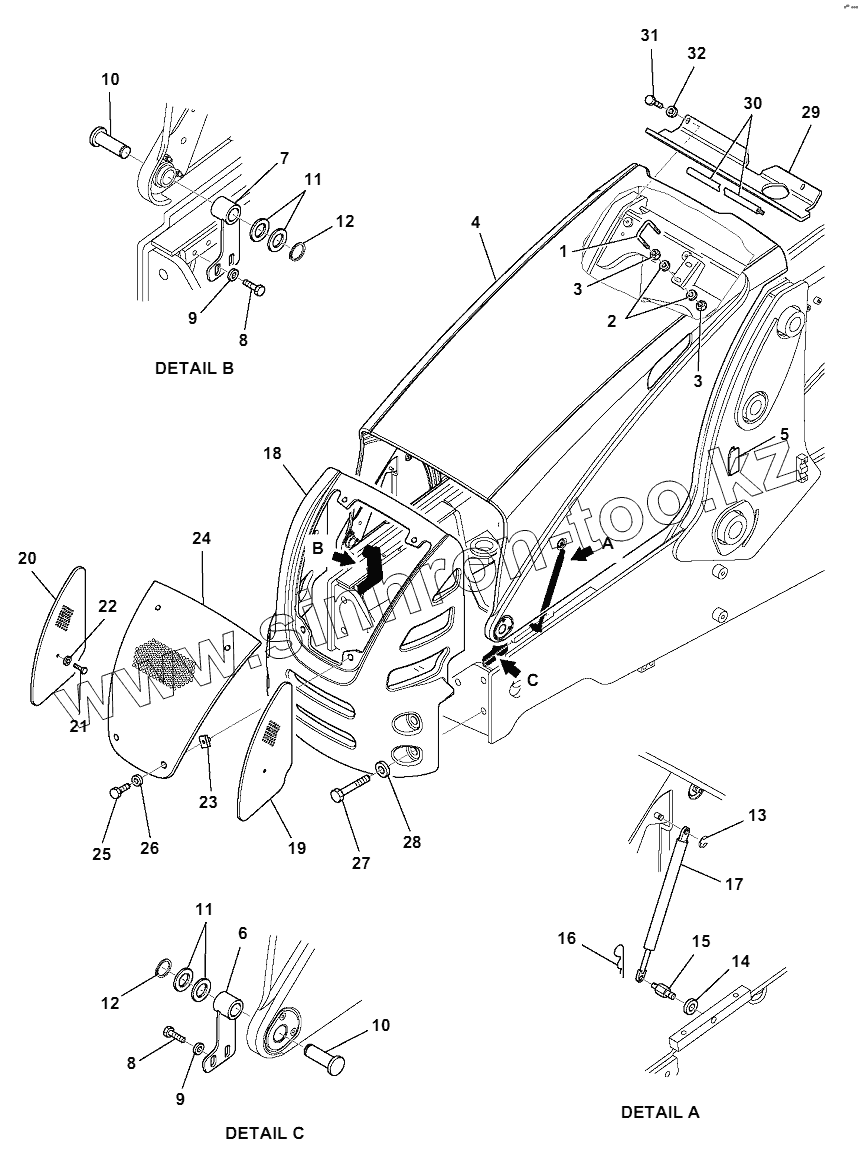

Каталог запасных частей к технике: Komatsu WB93S-5E0. ENGINE HOOD (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-54-14121		BENT
2	01643-11032		WASHER
3	01580-11008		NUT
4	42N-54-19620		HOOD, ENGINE, ASSEMBLY
5	42N-54-19470		GUIDE
6	42N-54-12143		SUPPORT
7	42N-54-12153		SUPPORT
8	01010-81025		BOLT
9	01643-11032		WASHER
10	42N-54-12182		PIN
11	37А-09-43024		WASHER
12	04064-02512		RING
13	37A-09-4L009		SNAP, RING
14	01643-10823		WASHER
15	42N-54-12190		PIN
16	42N-70-13220		PIN, SNAP
17	42N-54-12160		GAS SPRING
18	42N-54-12211		FRONT PROTECTION
19	42N-54-19410		GRID, L.H.
20	42N-54-19420		GRID, R.H.
21	01010-80812		BOLT
22	01643-10823		WASHER
23	42N-54-12260		CLIP
24	42N-54-12221		FRONT GRILL
25	01010-80820		BOLT
26	01643-10823		WASHER
27	01011-82030		BOLT
28	01643-12060		WASHER
29	42N-01-11412		BENT
30	42N-01-11421		SEAL
31	01016-50830		BOLT
32	01643-10823		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
