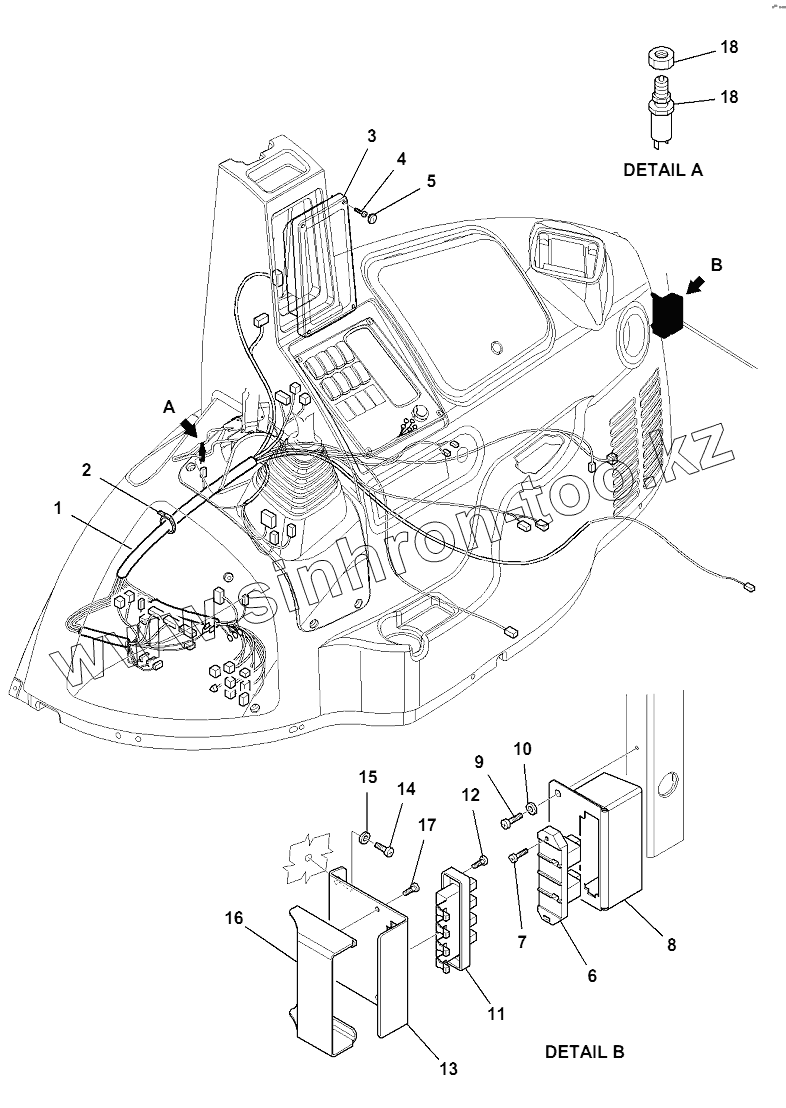

Каталог запасных частей к технике: Komatsu WB93S-5E0. ELECTRICAL SYSTEM (CAB) (3/5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
42N-06-12640 42N-06-12640 WIRING HARNESS, LATERAL LINE, ASSEMBLY
1 42N-06-12890 WIRING HARNESS, LATERAL LINE
2 08034-20519 BAND
3 42N-06-15130 CLUSTER, LATERAL
4 42N-54-15980 SCREW
5 42N-54-15250 PLUG
6 21D-54-14340 CONTACT DEVICE
7 42N-54-17180 SCREW
8 42N-54-15310 SUPPORT
9 42N-54-17190 SCREW
10 42N-56-12860 WASHER
11 42N-54-15320 MOVABLE SOCKET, 4 CONTACT
12 42N-54-17180 SCREW
13 42N-54-15330 BENT
14 42N-54-17110 SCREW
15 42N-56-11960 WASHER
16 42N-54-15340 COVER
17 42N-54-17190 SCREW
18 395-06-11380 MICROSWITCH
