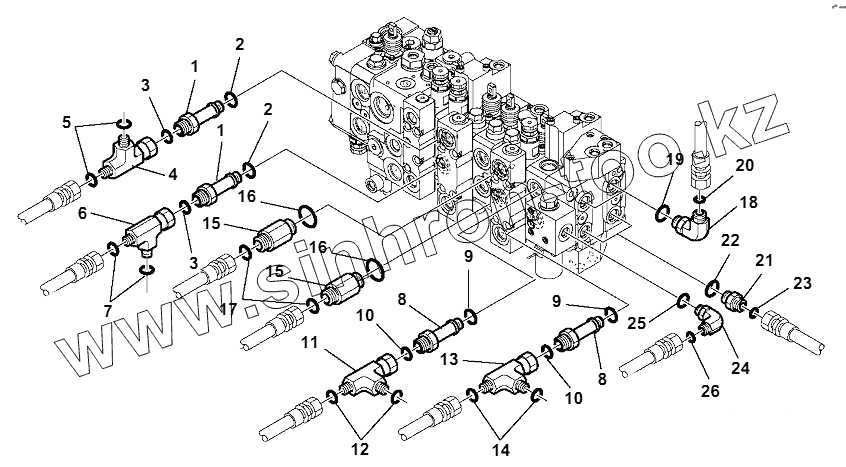

Каталог запасных частей к технике: Komatsu WB93S-5E0. CONTROL VALVE (10-ELEMENTS) (3/3)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

8

9

9

10

10

11

12

13

14

15

15

16

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-62-12460		UNION
2	07002-12034		O-RING
3	02896-11018		O-RING
4	42N-62-15760		TEE
5	02896-11012		O-RING
6	42N-62-15760		TEE
7	02896-11012		O-RING
8	42N-62-12460		UNION
9	07002-12034		O-RING
10	02896-11018		O-RING
11	42N-62-15760		TEE
12	02896-11012		O-RING
13	42N-62-15760		TEE
14	02896-11012		O-RING
15	42N-62-11210		UNION
16	02896-11012		O-RING
17	07002-11823		O-RING
18	22L-09-R1210		ELBOW
19	07002-11823		O-RING
20	02896-11009		O-RING
21	22L-09-R1120		UNION
22	07002-11823		O-RING
23	02896-11009		O-RING
24	37D-09-73582		ELBOW
25	37В-09-88006		O-RING
26	02896-11009		O-RING
