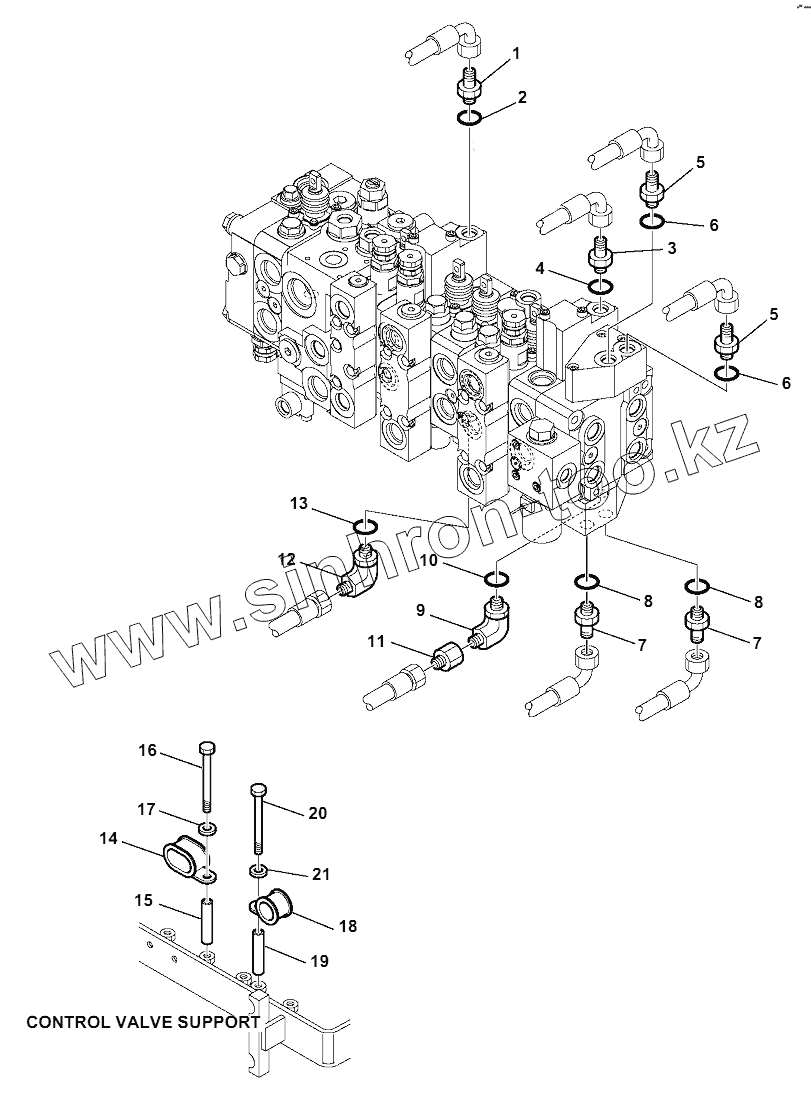

Каталог запасных частей к технике: Komatsu WB93S-5E0. CONTROL VALVE (10-ELEMENTS) (1/3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 37D-09-2U154 UNION
2 37В-09-88006 O-RING
3 37D-09-2U154 UNION
4 37В-09-88006 O-RING
5 37D-09-2U154 UNION
6 37В-09-88006 O-RING
7 37D-09-2U154 UNION
8 37В-09-88006 O-RING
9 42N-62-14510 ELBOW
10 07002-11423 O-RING
11 42N-62-15960 VALVE
12 22Е-09-11310 ELBOW
13 37В-09-88006 O-RING
14 37A-09-5N505 CLAMP
15 42N-63-11590 SPACER
16 01010-81090 BOLT
17 01643-11032 WASHER
18 37A-09-5N028 CLIP
19 42N-63-11590 SPACER
20 01010-81090 BOLT
21 01643-11032 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
