Каталог запасных частей к технике: Komatsu WB93S-5E0. CAB (2/14)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

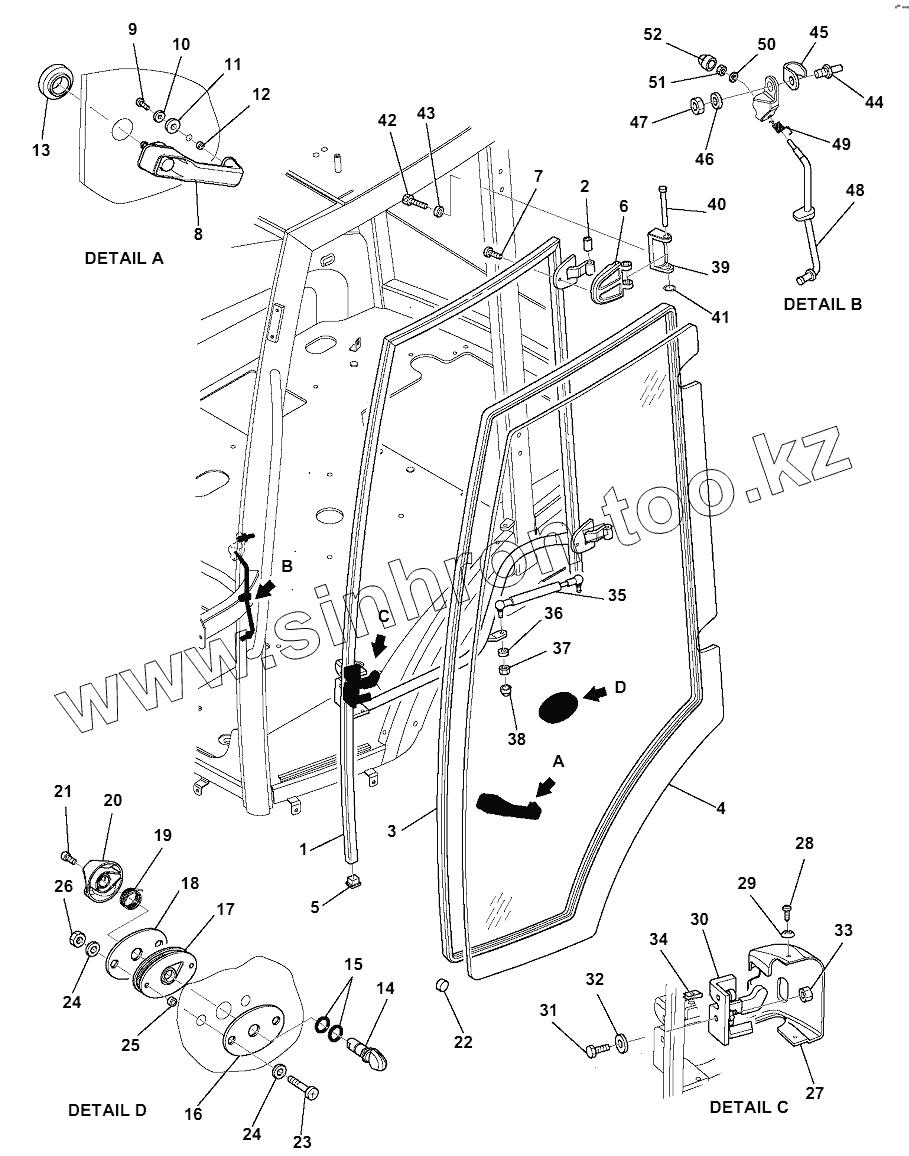

Позиция на иллюстрации Заводской номер детали Название детали
42N-54-13400 42N-54-13400 DOOR, L.H. ASSEMBLY
1 42N-54-13350 DOOR FRAME L.H.
2 42N-54-15370 ADAPTER
3 42N-54-13440 GASKET
4 42N-54-13430 GLASS
5 42N-54-13450 CAP
6 42N-54-13470 HINGE
7 42N-54-18690 SCREW
8 21D-54-13242 HANDLE
9 42N-54-17150 SCREW
10 42N-56-11910 WASHER
11 21D-54-13560 WASHER
12 21D-54-13250 SPACER
13 42N-54-17550 GASKET
14 42N-54-13520 HOOK
15 02890-01013 O-RING
16 42N-54-13500 GASKET
17 42N-54-13490 TEMPLATE
18 42N-54-13510 GASKET
19 42N-54-13530 SPRING
20 42N-54-13540 KNOB
21 42N-56-13580 BOLT
22 42N-54-13330 RUBBER
23 42N-54-18490 SCREW
24 42N-54-19280 WASHER
25 21D-54-13250 SPACER
26 42N-54-19190 NUT
27 42N-54-13480 COVER
28 42N-54-17250 SCREW
29 21D-54-13290 WASHER
30 21D-54-13230 LOCK
31 42N-54-15880 BOLT
32 01602-30825 WASHER
33 395-56-13600 NUT
34 42N-54-17320 SPRING
35 42N-54-13730 GAS SPRING
36 01640-31016 WASHER
37 42N-54-17270 NUT
38 21D-54-13780 PROTECTION
39 42N-54-13700 FIXED HINGE
40 42N-54-17930 PIN
41 04064-01210 RING,SNAP
42 42N-54-19660 BOLT
43 01643-11032 WASHER
44 21D-54-13310 PIN
45 42N-54-13720 HOOK
46 01640-21223 WASHER
47 395-56-13880 NUT
48 42N-54-17870 DOOR LOCK, L.H.
49 42N-54-17730 SPRING, L.H.
50 01640-20610 WASHER
51 01598-00608 NUT
52 21D-09-86180 PROTECTION
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
