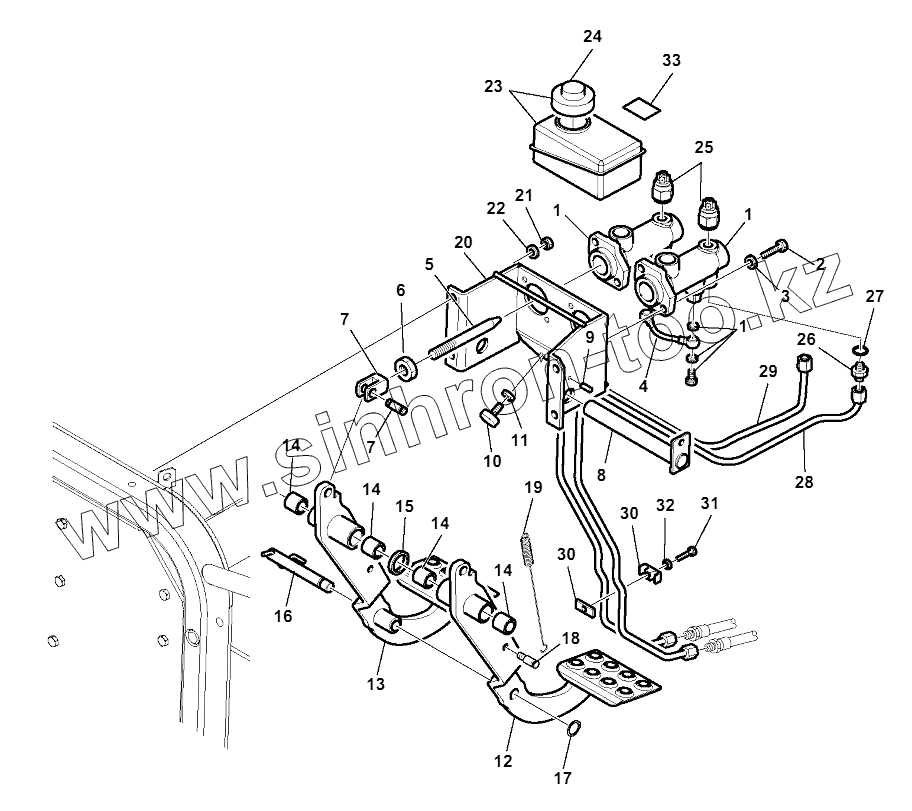

Каталог запасных частей к технике: Komatsu WB93S-5E0. BRAKING CONTROL PEDAL

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
42N-54-10170	42N-54-10170		BRAKING CONTROL, ASSEMBLY
1	42N-33-11100		BRAKE PUMP, ASSEMBLY
2	42N-54-15870		BOLT
3	01643-10823		WASHER
4	42N-33-11220		PIPE
5	42N-33-11210		PIN
6	21D-09-21750		NUT
7	22Е-09-13210		FORK
8	42N-54-15590		PIN
9	04025-00532		PIN
10	395-56-11080		BUFFER
11	21D-09-21720		NUT
12	42N-54-15560		BRAKE PEDAL, L.H.
13	42N-54-15550		BRAKE PEDAL, R.H.
14	09350-02020		BUSHING
15	WASHER		WASHER
16	42N-54-15610		PIN
17	04064-01410		RING,SNAP
18	37A-09-61024		PIN
19	37B-09-2C016		SPRING
20	SUPPORT		SUPPORT, SPROCKET
21	395-56-13600		NUT
22	01643-10823		WASHER
23	42N-33-11230		OIL BRAKE TANK
24	42N-33-11240		PLUG
25	22E-62-11141		PRESSURE SWITCH
26	37D-09-4C754		UNION
27	37B-09-88006		O-RING
28	42N-62-16550		PIPE
29	42N-62-16560		PIPE
30	42N-54-17920		CLAMP
31	395-56-13500		BOLT
32	01643-10623		WASHER
33	42N-93-13310		DECAL

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
