Каталог запасных частей к технике: Komatsu WB93S-5E0. BOOM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

9

10

11

11

12

12

13

14

15

15

16

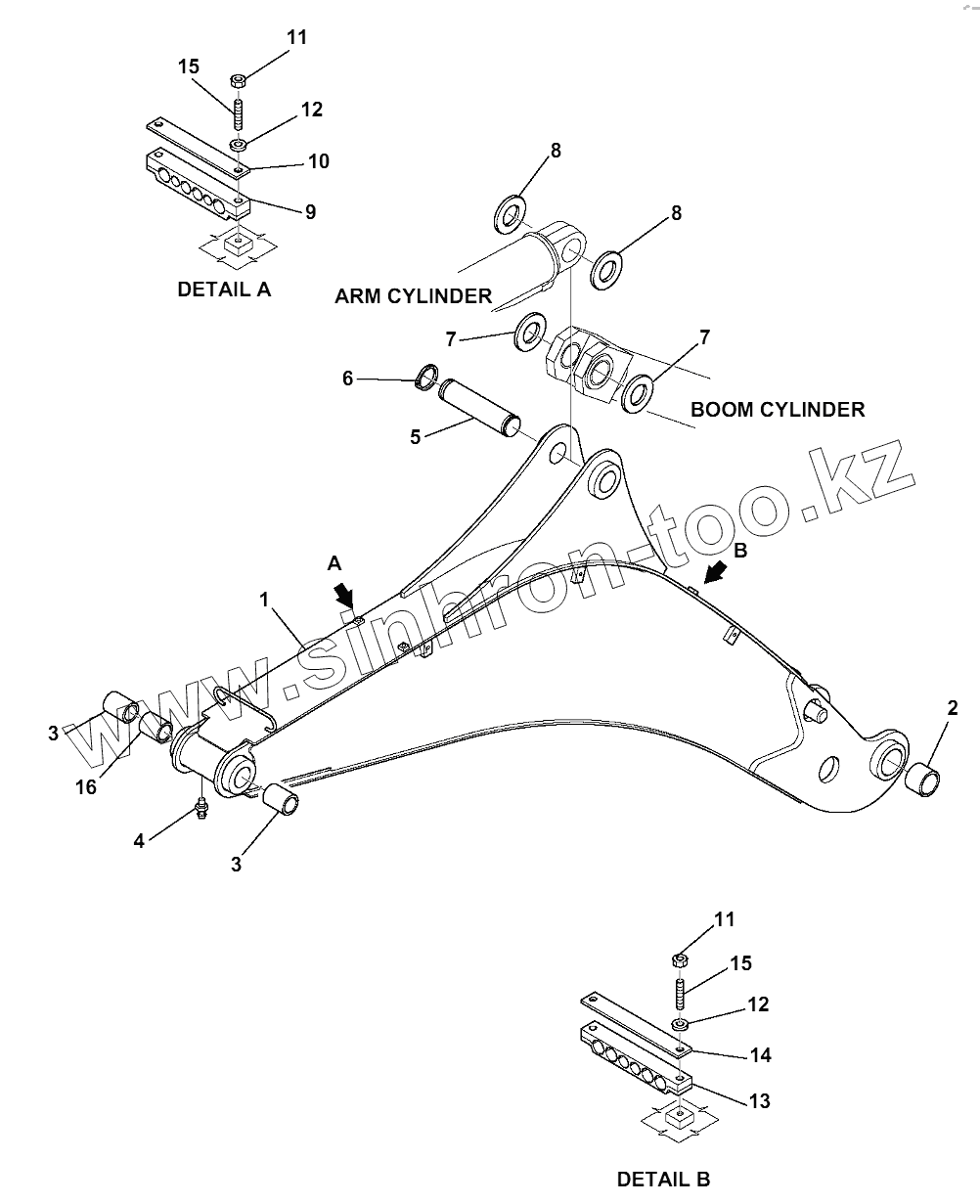

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-856-1110		BOOM, ASSEMBLY
2	42N-856-1170		BUSHING
3	37В-09-4В005		BUSHING
4	21D-09-89140		FITTING, GREASE
5	42N-856-1230		PIN
6	42N-70-11830		RING, SNAP
7	42N-70-11760		SPACER
8	42N-856-1340		WASHER
9	42N-62-14390		CLAMP
10	42N-62-14630		PLATE
11	37А-09-39410		NUT
12	01643-11032		WASHER
13	42N-62-14580		CLAMP
14	42N-62-14590		PLATE
15	37А-09-27117		SCREW
16	37В-09-4С002		SPACER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
