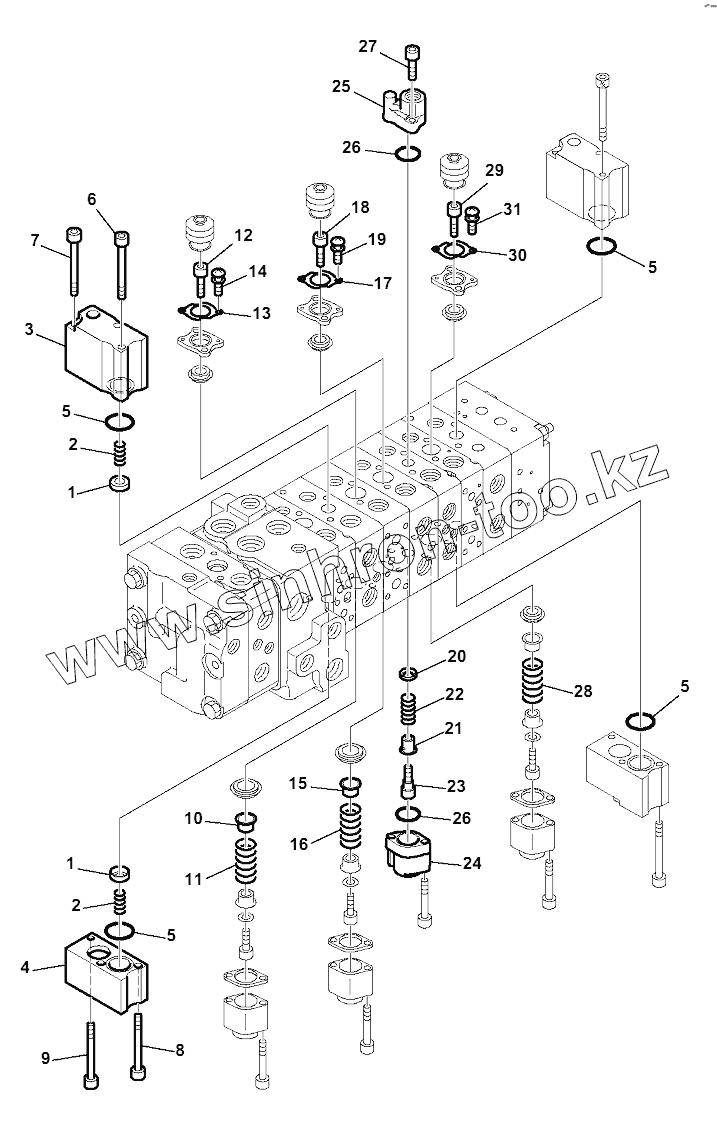

Каталог запасных частей к технике: Komatsu WB93S-5E0. 10-SPOOL CONTROL VALVE (8/16)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
723-1A-15506	723-1A-15506		CONTROL VALVE, ASSEMBLY
1	723-11-29830		RETAINER
2	723-11-39840		SPRING
3	723-11-37251		CASE, SPRING
4	723-11-37540		CASE, SPRING
5	709-32-11760		O-RING
6	706-47-60230		BOLT
7	702-16-55270		BOLT
8	01252-60650		BOLT
9	01252-60640		BOLT, HEXAGON SOCKET HEAD
10	723-11-37371		RETAINER
11	723-11-29862		SPRING
12	01252-60612		BOLT
13	723-11-37360		PLATE
14	01023-10406		SCREW
15	723-11-37371		RETAINER
16	723-11-29862		SPRING
17	723-11-37360		PLATE
18	01252-60612		BOLT
19	01023-10406		SCREW
20	723-11-17330		RETAINER
21	723-11-17353		RETAINER
22	723-11-17341		SPRING
23	723-11-17361		BOLT
24	723-11-27880		CASE, SPRING
25	723-11-37220		CASE
26	723-12-19120		O-RING
27	01252-60620		BOLT
28	709-32-11580		SPRING
29	01252-60612		BOLT
30	723-11-37360		PLATE
31	01023-10406		SCREW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
