Каталог запасных частей к технике: Komatsu WB93R-5E0. SHOVEL ARM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

12

13

14

15

15

16

16

17

18

18

19

19

20

20

21

22

22

23

23

24

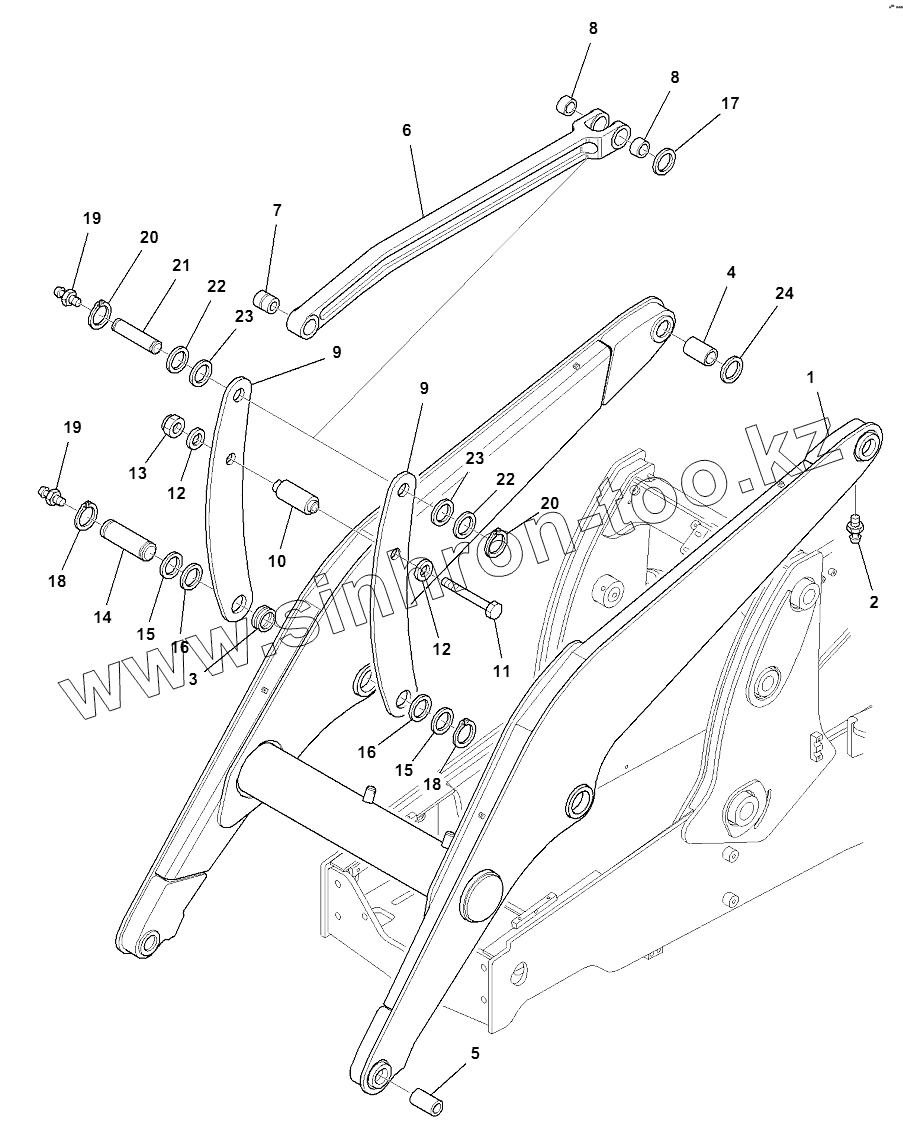

Позиция на иллюстрации	Заводской номер детали		Название детали
42N-70-13100NK	42N-70-13100NK		ARM, ASSEMBLY
1	42N-70-13110		LOADER ARM
2	21D-09-89140		FITTING, GREASE
3	42N-6C-11180		BUSHING
4	37B-09-54012		BUSHING
5	37B-09-57002		BUSHING
6	42N-70-11790		LEVER
7	37B-09-57003		BUSHING
8	37B-09-4A029		BUSHING
9	42N-70-11310		LEVER
10	42N-70-11230		PIN
11	37A-09-14700		BOLT
12	37B-09-4E090		SPACER
13	37A-09-38224		NUT
14	42N-70-11210		PIN
15	42N-70-11810		RING
16	42N-70-11820		RING
17	42N-70-11780		SHIM
18	42N-70-11831		RING, SNAP
19	21D-09-89140		FITTING, GREASE
20	42N-70-12311		RING, SNAP
21	42N-70-11220		PIN
22	37B-09-4H002		SHIM
23	37B-09-4H005		SHIM
24	395-70-12680		SHIM
