Каталог запасных частей к технике: Komatsu WB93R-5E0. HYDRAULIC PUMP

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

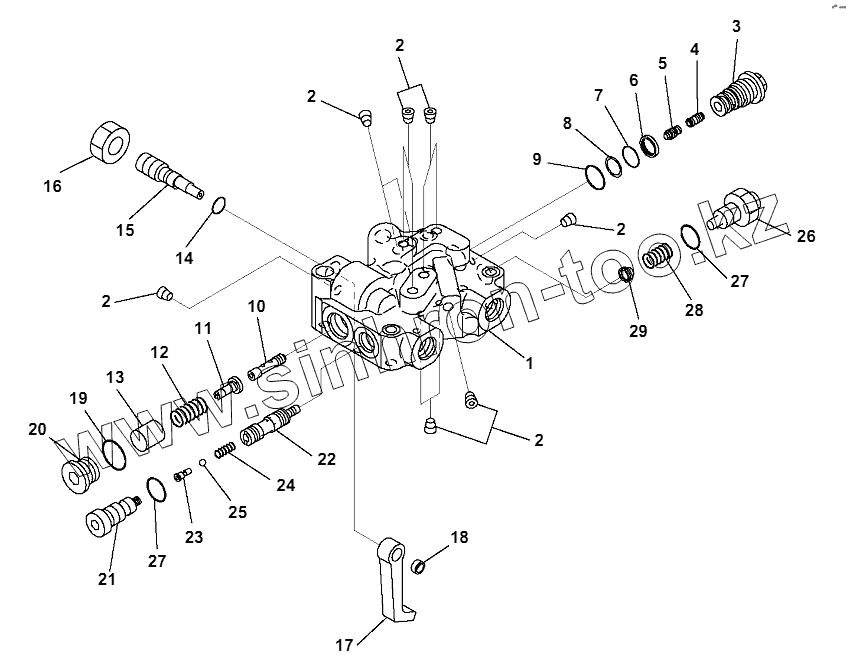

Позиция на иллюстрации	Заводской номер детали		Название детали
708-1U-03331	708-1U-03331		VALVE ASSEMBLY
SPOOL,SUBASSEMBLY	SPOOL,SUBASSEMBLY		SPOOL, SUBASSEMBLY
708-1U-00161	708-1U-00161		HYDRAULIC PUMP, ASSEMBLY
708-1U-04331	708-1U-04331		SLEEVE, SUBASSEMBLY
BODY,ASSEMBLY	BODY,ASSEMBLY		BODY, ASSEMBLY
1	BODY		BODY, VALVE
2	PLUG		PLUG
3	SLEEVE		SLEEVE
4	PISTON		PISTON
5	PISTON		PISTON
6	SEAL		SEAL, DUST
7	O-RING		O-RING
8	RING		RING
9	O-RING		O-RING
10	PLUG		PLUG
11	O-RING		O-RING
12	SPRING		SPRING
13	SEAT		SEAT, VALVE
14	LEVER		LEVER
15	SPACER		SPACER
16	PLUG		PLUG
17	PLUG		PLUG
18	BALL		BALL
19	SPRING		SPRING
20	SPOOL		SPOOL
21	PLUG		PLUG
22	O-RING		O-RING
23	RETAINER		RETAINER
24	SPRING		SPRING
25	SEAT		SEAT, VALVE
26	SPOOL		SPOOL
27	NUT		NUT
28	PLUG		PLUG
29	O-RING		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
