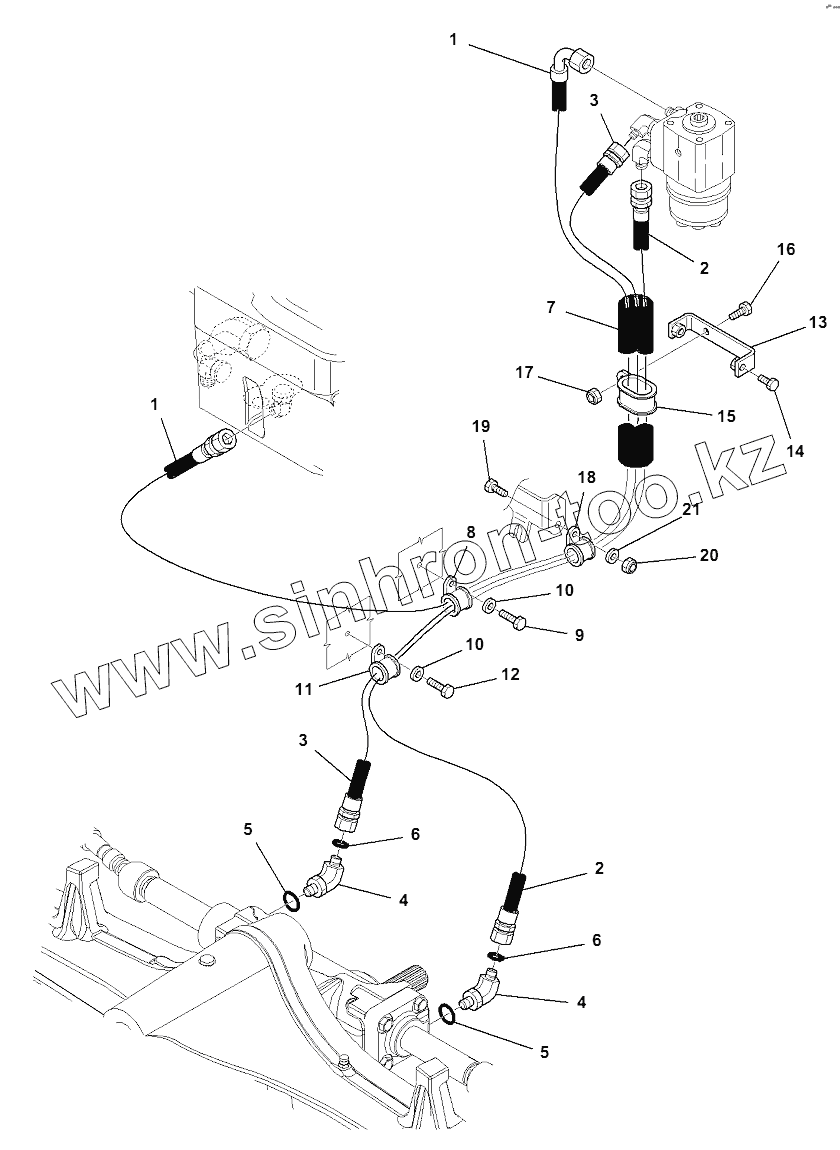

Каталог запасных частей к технике: Komatsu WB93R-5E0. HYDRAULIC PIPING (STEERING LINE)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-62-13632		HOSE
2	42N-62-13611		HOSE
3	42N-62-13611		HOSE
4	37D-09-6N353		UNION
5	37B-09-88002		O-RING
6	02896-11009		O-RING
7	42N-62-16930		PROTECTION
8	04435-52110		CLIP
9	01016-51040		BOLT
10	01643-11032		WASHER
11	04434-52112		CLIP
12	01010-81016		BOLT
13	42N-54-16951		BRACKET
14	01016-50830		BOLT
15	37A-09-5N505		CLAMP
16	01010-81025		BOLT
17	21D-09-24190		NUT
18	37A-09-5N505		CLAMP
19	01010-81030		BOLT
20	01643-11032		WASHER
21	21D-09-24190		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
