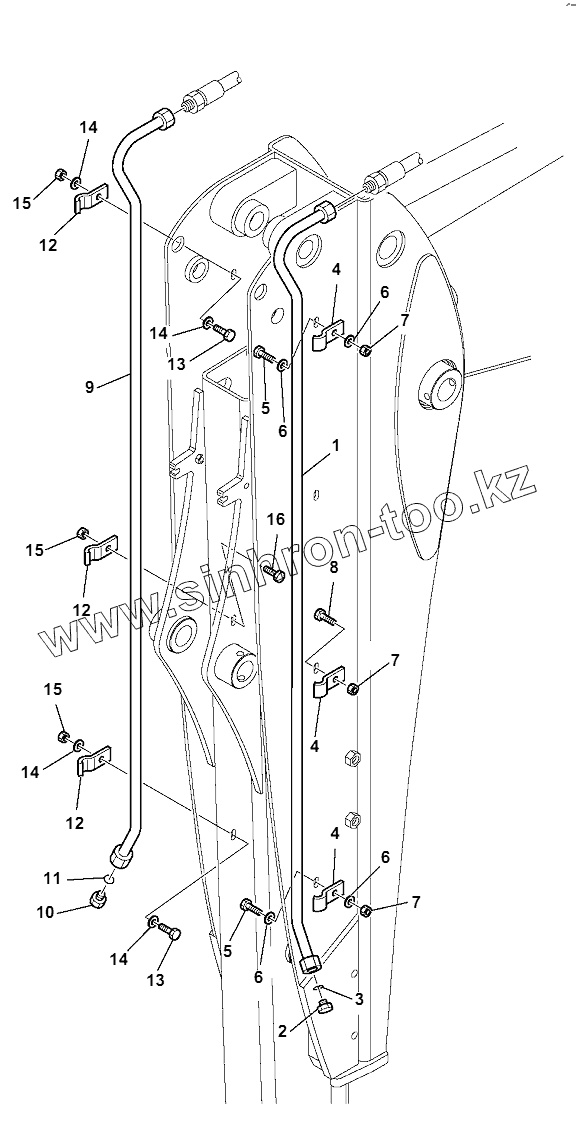

Каталог запасных частей к технике: Komatsu WB93R-5E0. HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
6
6
6
6
7
7
7
8
9
10
11
12
12
12
13
13
14
14
14
14
15
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 42N-62-14770 PIPE
2 37D-09-6H304 PLUG
3 02896-11018 O-RING
4 42N-43-12740 BENT
5 01016-51040 BOLT
6 01643-11032 WASHER
7 21D-09-24190 NUT
8 01016-51050 BOLT
9 42N-62-14780 PIPE
10 37D-09-6H305 PLUG
11 37B-09-15021 O-RING
12 42N-43-12730 BENT
13 01016-51040 BOLT
14 01643-11032 WASHER
15 21D-09-24190 NUT
16 01016-51050 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
