Каталог запасных частей к технике: Komatsu WB93R-5E0. CAB

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

17

18

19

20

20

21

21

22

23

24

25

26

26

27

28

28

29

30

31

31

32

33

34

35

36

37

38

38

39

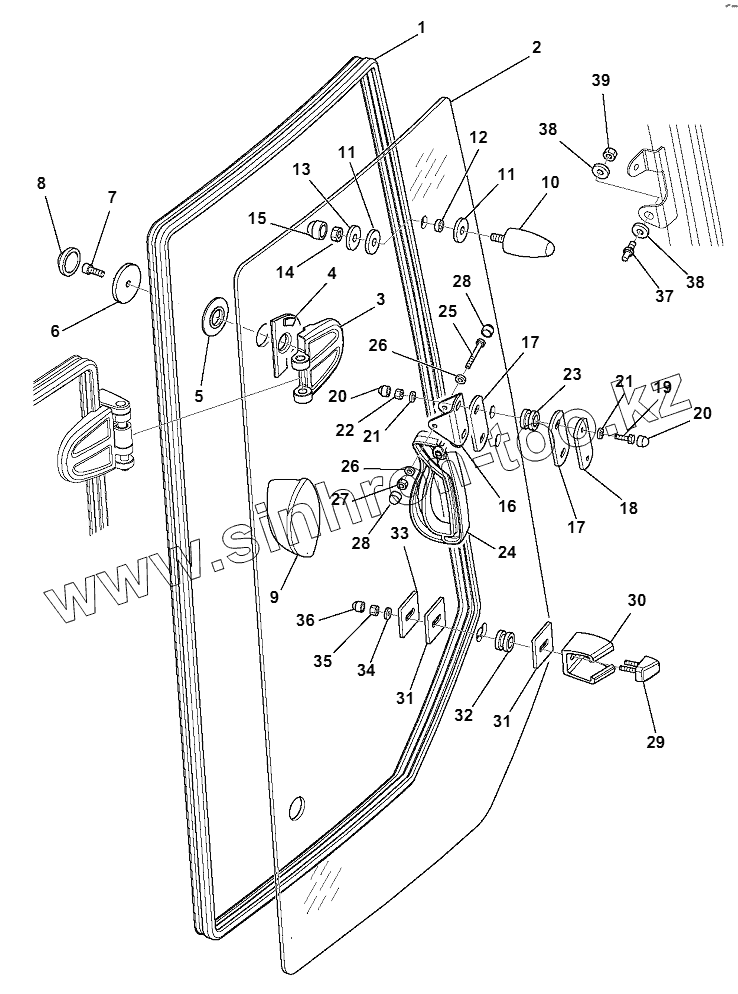

Позиция на иллюстрации	Заводской номер детали		Название детали
42N-54-13800	42N-54-13800		WINDOW, ASSEMBLY
1	42N-54-13820		GASKET
2	42N-54-13810		GLASS
3	42N-54-13830		HINGE
4	42N-54-14280		GASKET
5	42N-54-14290		GASKET
6	42N-54-13860		WASHER, GASKET
7	37A-09-1J100		SCREW
8	42N-54-17540		CAP
9	42N-54-13950		HANDLE
10	42N-54-13960		PUFFER
11	42N-54-13980		WASHER
12	42N-54-13970		SPACER
13	42N-54-13990		WASHER
14	42N-54-17270		NUT
15	21D-54-13780		PROTECTION
16	42N-54-13870		SUPPORT
17	42N-54-13880		GASKET
18	42N-54-13890		PLATE
19	42N-54-15830		BOLT
20	21D-09-86180		PROTECTION
21	01640-30610		WASHER
22	395-56-14670		NUT
23	21D-54-13250		SPACER
24	42N-54-13900		HANDLE
25	42N-54-15850		BOLT
26	01640-30610		WASHER
27	395-56-14670		NUT
28	21D-09-86180		PROTECTION
29	42N-54-13930		PAD
30	42N-54-13910		HOOK
31	42N-54-13920		GASKET
32	21D-54-13250		SPACER
33	42N-54-13940		PLATE
34	01640-30610		WASHER
35	395-56-14670		NUT
36	21D-09-86180		PROTECTION
37	42N-54-15150		PIN
38	395-56-14600		WASHER
39	395-56-13600		NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
