Каталог запасных частей к технике: Komatsu WB93R-5E0. BOOM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

8

9

10

11

12

13

14

15

16

17

18

19

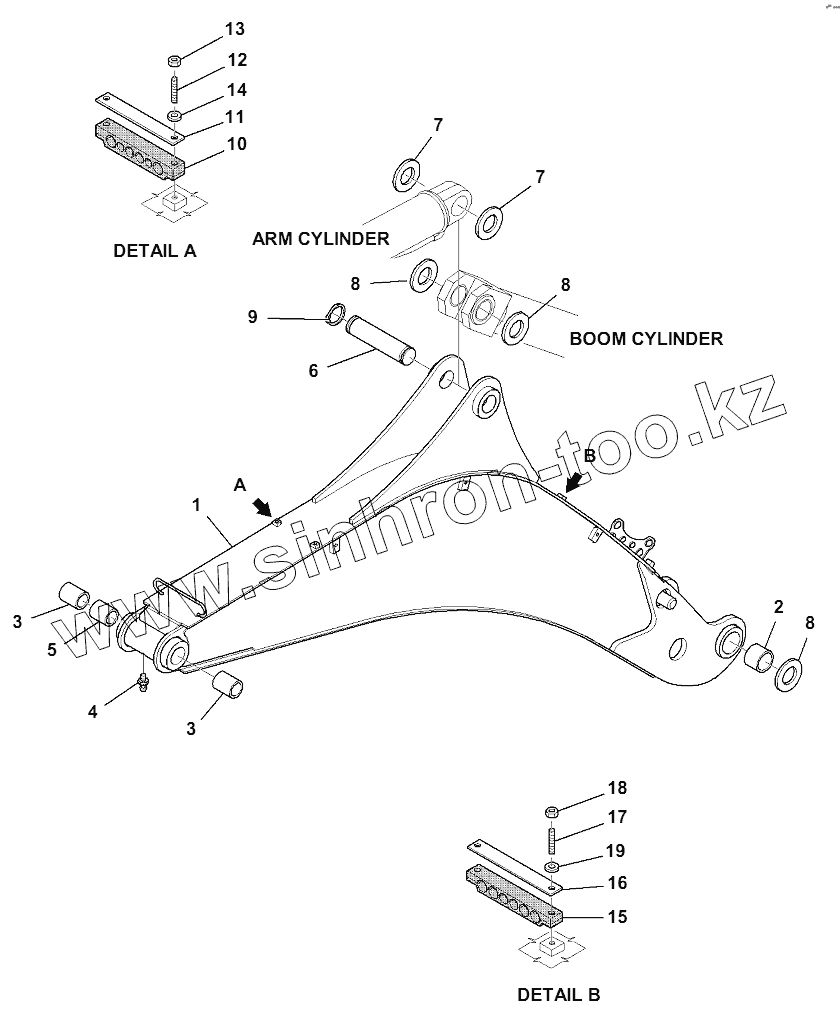

Позиция на иллюстрации	Заводской номер детали		Название детали
1	42N-856-1101		BOOM, ASSEMBLY
2	42N-856-1170		BUSHING
3	37B-09-4B005		BUSHING
4	21D-09-89140		FITTING, GREASE
5	37B-09-4C002		SPACER
6	42N-856-1230		PIN
7	42N-856-1340		WASHER
8	42N-70-11760		SPACER
9	42N-70-11831		RING, SNAP
10	42N-62-14390		CLAMP
11	42N-62-14630		PLATE
12	37A-09-27117		SCREW
13	37A-09-39410		NUT
14	01643-11032		WASHER
15	42N-62-14580		CLAMP
16	42N-62-14590		PLATE
17	37A-09-27117		SCREW
18	37A-09-39410		NUT
19	01643-11032		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
