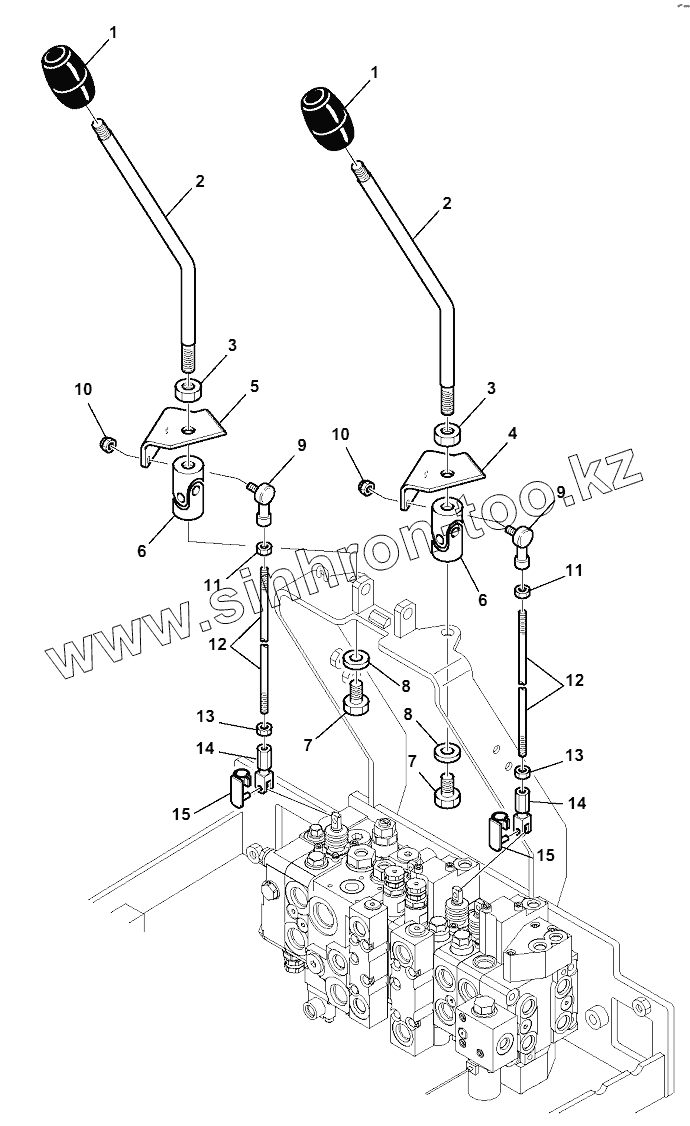

Каталог запасных частей к технике: Komatsu WB93R-5E0. BACKHOE CONTROL LEVERS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 203-43-41910 KNOB
2 42N-43-11630 LEVER
3 01583-11408 NUT
4 42N-43-11570 BENT
5 42N-43-12220 BENT
6 42N-43-11510 BALL, JOINT
7 37A-09-17092 BOLT
8 37A-09-49014 WASHER
9 42N-43-12850 BALL, JOINT
10 21D-09-24180 NUT
11 01580-10806 NUT
12 42N-43-11640 TIE-ROD
13 42N-43-11760 NUT
14 42N-43-11520 YOKE
15 21D-09-86690 PIN
