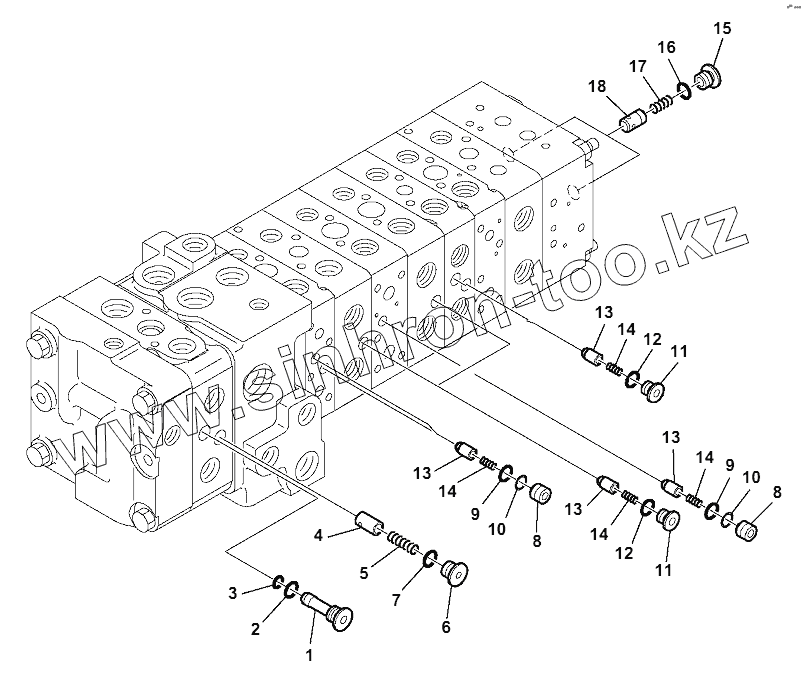

Каталог запасных частей к технике: Komatsu WB93R-5E0. 10-SPOOL CONTROL VALVE MECHANICAL CONTROLS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

13

13

14

14

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
723-1A-15506	723-1A-15506		CONTROL VALVE, ASSEMBLY
1	723-26-15330		PLUG
2	07002-11223		O-RING
3	07000-11006		O-RING
4	VALVE		VALVE
5	723-26-14150		SPRING
6	723-26-15220		PLUG
7	07002-11223		O-RING
8	723-11-19880		PLUG
9	07000-11009		O-RING
10	07001-01009		RING,BACK-UP
11	723-11-18190		PLUG
12	07002-11023		O-RING
13	VALVE		VALVE
14	723-11-18180		SPRING
15	723-26-15220		PLUG
16	07002-11223		O-RING
17	723-26-14150		SPRING
18	VALVE		VALVE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
