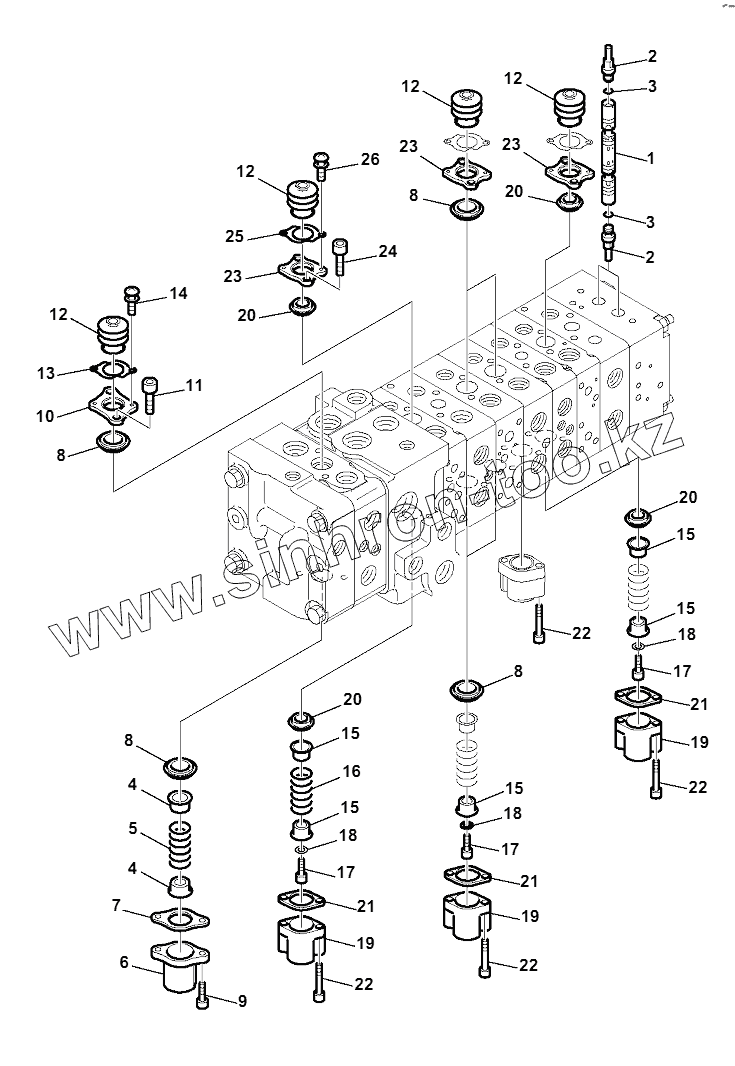

Каталог запасных частей к технике: Komatsu WB93R-5E0. 10-SPOOL CONTROL VALVE MECHANICAL CONTROLS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
8
8
8
8
9
10
11
12
12
12
12
13
14
15
15
15
15
15
16
17
17
17
18
18
18
19
19
19
20
20
20
20
21
21
21
22
22
22
22
23
23
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
723-1A-15506 723-1A-15506 CONTROL VALVE, ASSEMBLY
1 SPOOL SPOOL
2 PLUG PLUG
3 O-RING O-RING
4 700-22-11291 RETAINER
5 723-26-14620 SPRING
6 723-26-15420 CASE
7 723-26-15810 PLATE
8 709-25-11290 SEAL
9 01252-60616 BOLT
10 723-11-37330 PLATE
11 01252-60612 BOLT
12 723-11-37341 BOOT
13 723-11-37360 PLATE
14 01023-10406 SCREW
15 723-11-37860 RETAINER
16 723-11-17440 SPRING
17 01252-60610 BOLT, HEXAGON SOCKET HEAD
18 723-11-37870 WASHER
19 723-11-37840 CASE
20 709-32-11530 SEAL
21 723-11-37350 PLATE
22 01252-60640 BOLT, HEXAGON SOCKET HEAD
23 723-11-37320 PLATE
24 01252-60612 BOLT
25 723-11-37360 PLATE
26 01023-10406 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
