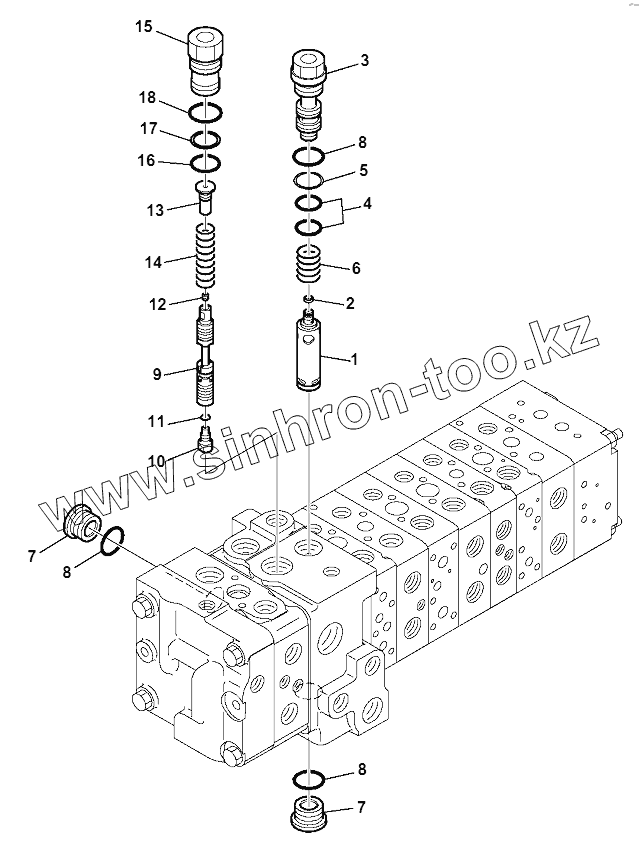

Каталог запасных частей к технике: Komatsu WB93R-5E0. 10-SPOOL CONTROL VALVE MECHANICAL CONTROLS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
723-1A-15506 723-1A-15506 CONTROL VALVE, ASSEMBLY
1 723-11-25271 SPOOL
2 723-11-18240 GASKET
3 723-11-25331 SLEEVE
4 723-11-18150 O-RING
5 723-11-18160 RING
6 723-11-28862 SPRING
7 723-26-15230 PLUG
8 07002-12434 O-RING
9 SPOOL SPOOL
10 PLUG PLUG
11 07002-10823 O-RING
12 PLUG PLUG
13 723-11-28880 RETAINER
14 723-11-28890 SPRING
15 723-11-25340 SLEEVE
16 07000-12020 O-RING
17 07001-02020 RING,BACK-UP
18 07000-13024 O-RING
