Каталог запасных частей к технике: Komatsu Погрузчик SK820. T4121-001001 EQUIPMENT CARRIER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

12

12

13

13

14

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

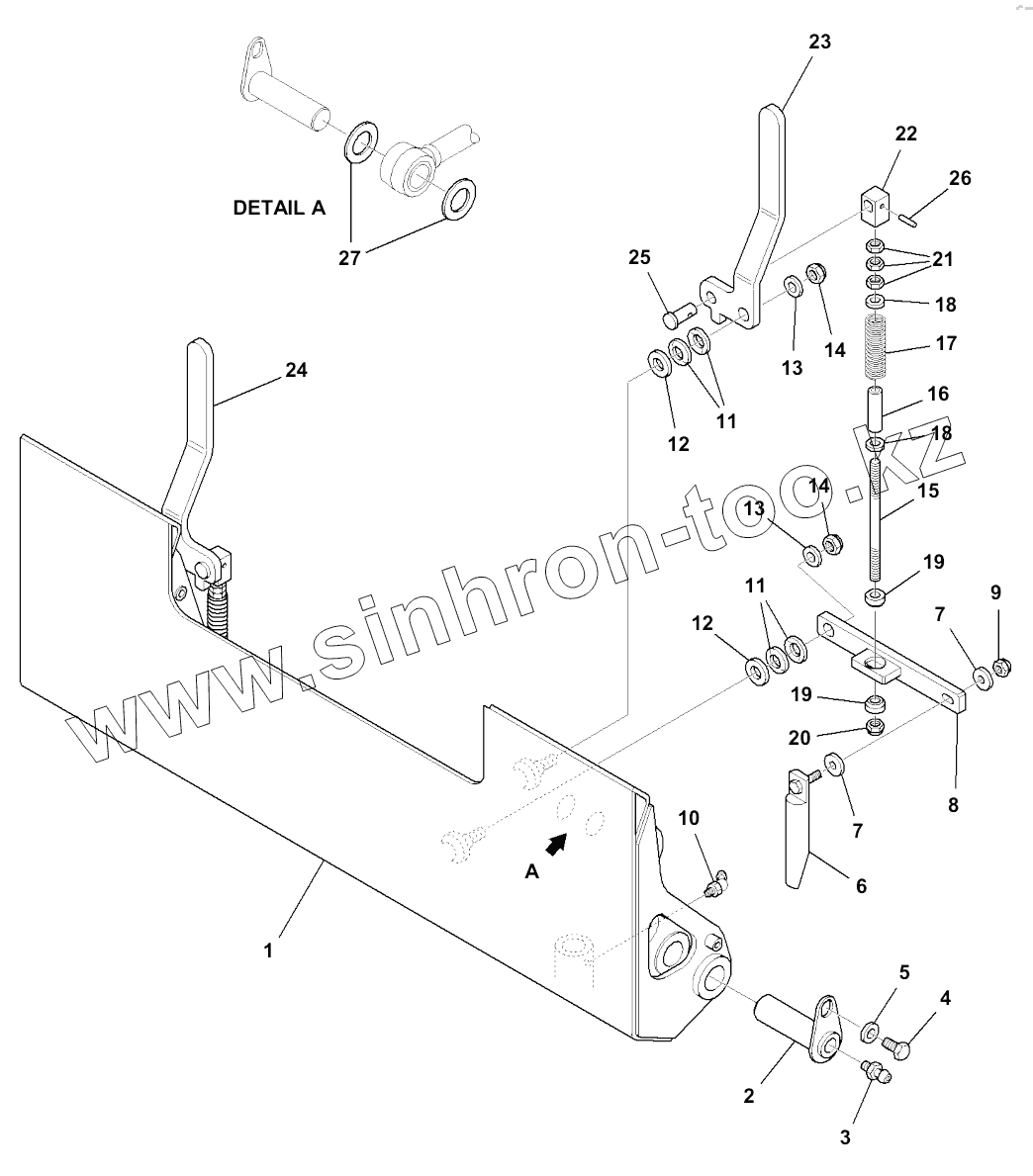

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37B-70-13113		Frame, tool bar
2	37A-70-11251		Pin
3	07020-00000		FITTING, GREASE
4	01010-81020		BOLT
5	37A-09-4A013		WASHER
6	37B-70-13211		Pin
7	37A-09-4A013		WASHER
8	37B-70-13220		Lever
9	21D-09-24190		NUT
10	07020-00675		FITTING, GREASE
11	37A-09-63187		Washer, spring
12	37A-09-3Z018		Washer
13	01643-11445		WASHER
14	21D-09-24210		Nut, stop
15	37B-70-13270		Tie-rod
16	37B-70-13290		Spacer
17	37B-70-13230		Spring
18	01643-11232		WASHER
19	37B-70-13280		Push-rod
20	21D-09-24200		NUT
21	37A-09-2P410		NUT
22	37B-70-13260		Block
23	37B-70-13241		Lever
24	37B-70-13251		Lever
25	37B-09-45036		Pin
26	37A-09-4R220		Pin, spring
27	37A-70-11340		Spacer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
