Каталог запасных частей к технике: Komatsu Погрузчик SK820. T4110-001001 ARM, ARM AND PIN

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

3

3

3

3

4

5

5

6

7

7

7

7

7

7

8

9

9

9

9

9

9

10

11

11

11

11

12

12

12

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

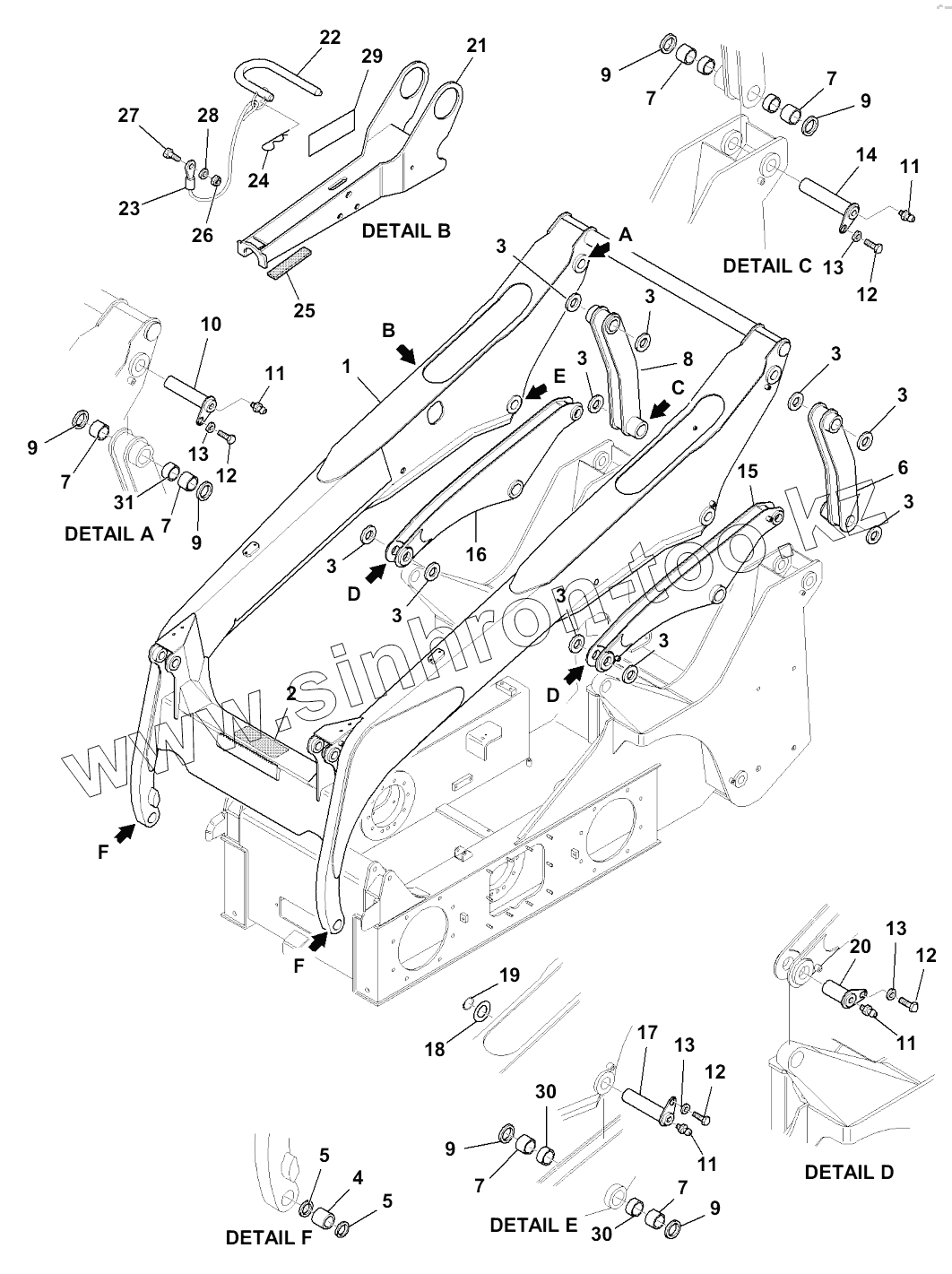

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37B-70-17800		Arm
2	22L-09-R3K50		Antislip
3	21U-70-11740		SHIM, 1.000 MM
4	37A-70-11260		Bushing
5	07145-00035		SEAL, DUST
6	37B-70-17210		Lever, l.h.
7	20A-70-21120		Bushing
8	37B-70-17310		Lever, r.h.
9	07145-00040		SEAL, DUST
10	37B-70-17220		Pin
11	07020-00000		FITTING, GREASE
12	01010-81020		BOLT
13	37A-09-4A013		WASHER
14	37B-70-17230		Pin
15	37B-70-17412		Lever, l.h.
16	37B-70-17513		Lever, r.h.
17	37B-70-17221		Pin
18	37B-70-17670		Shim
19	37B-70-17660		Ring, snap
20	37B-70-17420		Pin
21	37B-70-17123		Push-rod
22	37B-70-17150		Pin
23	42N-43-12940		CABLE
24	21D-09-85520		Pin, cotter
25	37C-70-17270		Gasket
26	22E-09-13330		NUT
27	01435-00820		BOLT
28	01643-10823		WASHER
29	37B-98-17151		Plate, safety bar
30	37B-70-17640		Spacer
31	37B-70-17650		Spacer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
