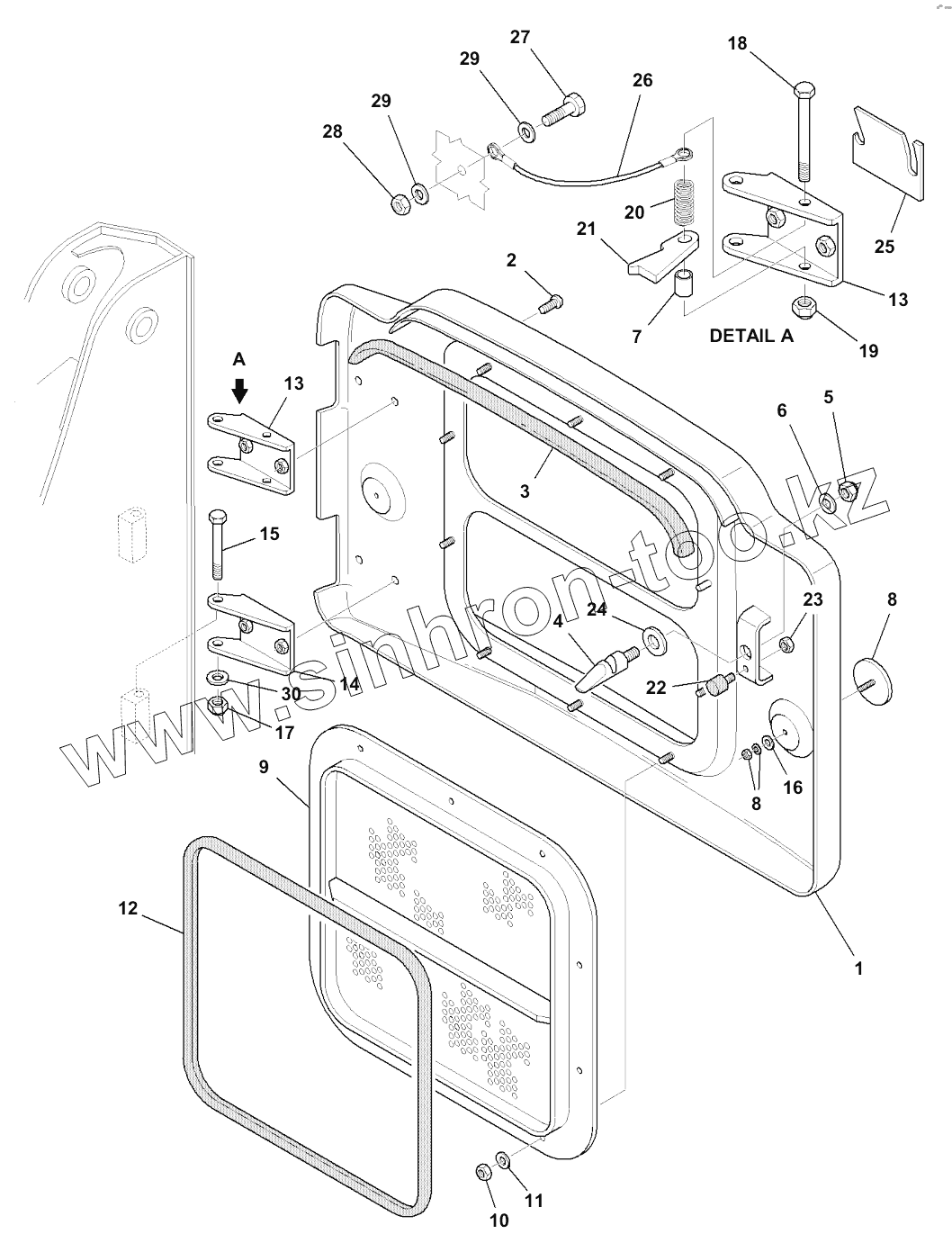

Каталог запасных частей к технике: Komatsu Погрузчик SK820. M1510-001001 REAR DOOR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37A-69-11613		Cover
2	37A-69-11150		Screw
3	37A-69-11240		Gasket
4	37A-69-11182		Pin
5	21D-09-24220		Nut
6	01643-11645		WASHER
7	37A-69-11280		Spacer
8	37A-69-11160		Reflector
9	37A-69-11220		Grille
10	21D-09-24190		NUT
11	01643-11032		WASHER
12	37A-69-11250		Gasket
13	37A-69-11132		Hinge
14	37A-69-11171		Hinge
15	01011-81410		BOLT
16	37A-09-4A005		WASHER
17	21D-09-24210		Nut, stop
18	01011-81000		BOLT
19	37A-09-35410		Nut
20	37A-69-11290		Spring
21	37A-69-11270		Template
22	37C-46-11170		Pad
23	21D-09-21720		NUT
24	37B-09-4T009		Spacer
25	37A-69-11630		Plate
26	37A-69-11310		Wire
27	01010-81035		BOLT
28	21D-09-24190		NUT
29	01643-11032		WASHER
30	01643-11445		WASHER
